MERIDIANE

Complesso Gnomonico FOAM13

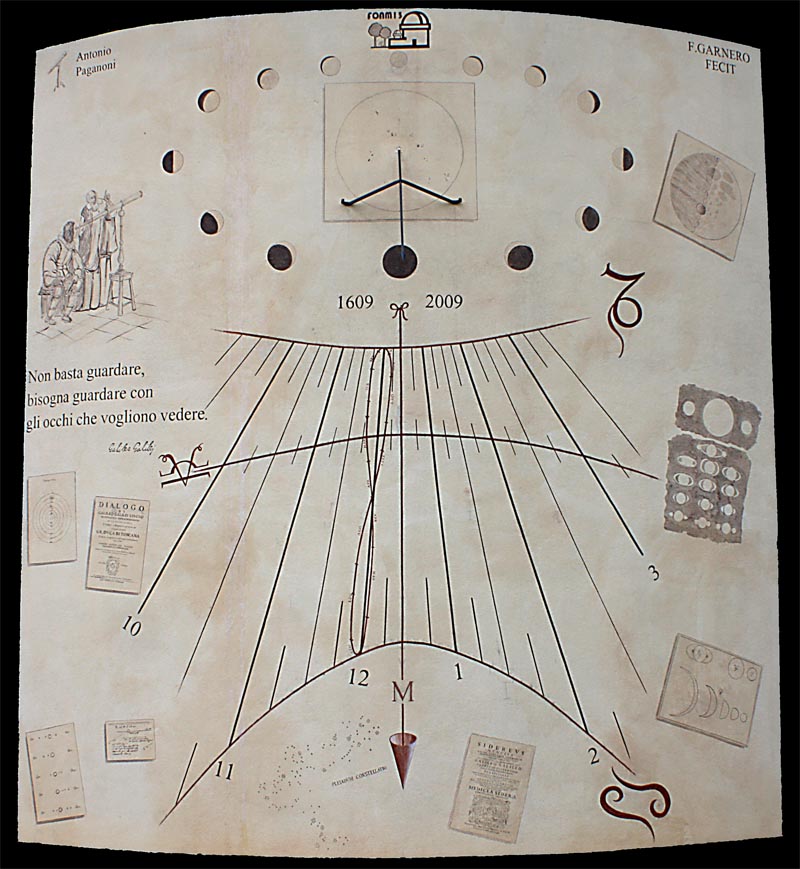

Il Quadrante Solare

“Galileo Galilei”

E’ del tipo Francese chiamata anche, d’Oltremontana o Ore Moderne.Le ore sono suddivise in due gruppi di sei ore denominate “ore antimeridiane” e “ore pomeridiane”. Mentre in Italia, erano utilizzate le ore italiche, nei paesi d’Oltralpe già da alcuni secoli le ventiquattr’ore erano suddivise praticamente come ai giorni nostri, metodo peraltro sperimentato anche dagli antichi greci.Sul finire del 1700, con la campagna francese di Napoleone, fu reso obbligatorio l’uso francese, di qui la denominazione di “ora francese”. Il popolo non gradiva il cambiamento, abituato per secoli all’ora italica e le resistenze furono notevoli, tant’è che vennero istituite pesanti sanzioni pecuniarie per quelle Autorità cittadine che non si fossero adeguate alla norma francese. Certo è che le difficoltà tecniche furono notevoli: si dovette ridisegnare gli orologi solari con il sistema alla francese e procedere alla modifica dei ruotismi di quelli meccanici. In tale rivoluzionario cambiamento, emerge un personaggio pubblico di grande importanza, “il Temperatore”, una persona stipendiata dalla municipalità che ogni giorno illuminato dal Sole aveva l’incombenza di regolare sul mezzogiorno l’orologio meccanico pubblico nell’istante del mezzodì solare indicato da un orologio solare che quasi sempre erano abbinato a quello meccanico. La meridiana della FOAM13 è stata anche studiata e progettata per inserirsi nell’ambiente circostante, utilizzando colori come Ocra, Terre Naturali e velature in tonalità di Terra Bruciata. Il QUADRANTE, di tipo pittorico murale, è composto in una cartella quadrangolare a guisa di pergamena decorata con immagini rappresentanti le scoperte di Galileo Galilei, essendo il quadrante dedicato a questi per l’occasione dell’Anno Internazionale dell’Astronomia2009.Le DEMARCAZIONI riportate esprimono 3 funzioni gnomoniche:

· Calendario Stagionale

· Orologio ad ora vera del fuso e linea

· Meridiana

Il calendario stagionale è costituito dalla linea equinoziale (trasversale) e dalle 2 iperboli solstiziali. L’orologio ad ora vera del fuso è costituito dai fasci di linee orarie (ore, mezzore e quarti) dalle 9:15 a.m. alle 3:30 p.m. è riferito al sistema orario corrente, cioè quello dell’ora del fuso dell’Europa Centrale.La MERIDIANA propriamente detta è costituita dalla linea verticale in rosso ed a piombo, proiezione del meridiano principale celeste,essa indica il mezzogiorno vero locale.

Il motto della meridiana è lo stesso della FOAM13:

“ Non basta guardare, bisogna guardare con gli occhi che vogliono vedere"

Galileo Galilei

Le meridiane sono un antico strumento di misurazione del tempo basato sul rilevamento della posizione del Sole; ha un’origine antichissima ed era usata dagli uomini del neolitico per riconoscere con precisione i periodi migliori dell’anno per raccogliere e seminare, oppure per prevedere eventi come un’eclisse di luna o di sole. Lo strumento più antico, in uso probabilmente in Egitto intorno al 3500 a.C., era una rudimentale meridiana, che sfruttava l’ombra proiettata da un obelisco il quale aveva la funzione dello gnomone.

Il Progetto della Fondazione dell’Osservatorio Astronomico di Tradate per l'anno Internazionale dell'Astronomia 2009, è costituito da una meridiana intorno alla base della cupola del Telescopio principale con temi legati alla ricorrenza del quattrocentesimo anniversario del primo utilizzo del cannocchiale verso il cielo ad opera di Galileo Galilei e alle sue importanti scoperte. Un’altra meridiana è alla base della specola, detta Analemmatica , mentre altre due sono sulla destra una detta Italica e l’altra detta Babilonese con inserito un traguardo polare.

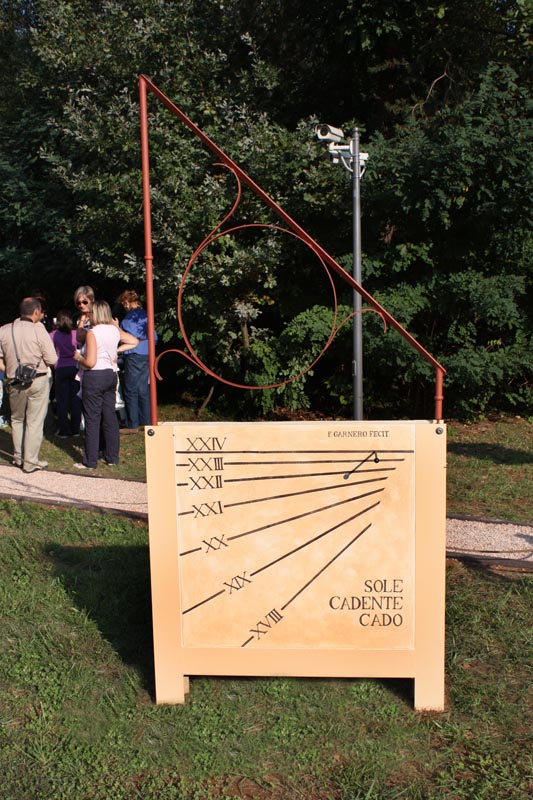

Meridiana Italica

La meridiana ad ORE ITALICHE utilizza un sistema orario concettualmente diverso da quello attuale. Il sistema delle ore italiche suddivide il giorno in 24 ore, ma non a partire dalla mezzanotte, bensì a partire dal tramonto.Esso indica pertanto quante ore di luce mancano al calar del sole, corrispondente all'ora XXIV identificabile nella linea degli orizzonti. Se per esempio l'estremo dell'ombra tocca la linea dell'ora XVIII, ciò significa che, indipendentemente dalla stagione, sono trascorse 18 ore dal tramonto di ieri e restano 6 ore fino al prossimo tramonto, alla fine della giornata. Tale sistema era comunemente utilizzato per organizzare tutte le attività umane in un'epoca priva d’illuminazione artificiale dal medio evo fino all'800.Le generazioni più avanti negli anni ricordano certe espressioni popolari appartenenti ad uno stile di vita ormai definitivamente scomparso:suona l’Ave Maria,oppure suona la ventiquattresima ora, dormire della quarta e quella più nota “portare il cappello sulle ventitré”, cioè disporsi il cappello inclinato sulla fronte per ripararsi gli occhi dal Sole basso quando appunto è prossimo al tramonto.La letteratura richiama spesso l’uso delle ore italiche: citiamo per tutti il Manzoni,bene attento agli usi e costumi dell’epoca nella quale si articolano le vicende dei Promessi Sposi.Il sistema orario ad ore italiche, nel contesto della semplice e lenta vita quotidiana del tempo,aveva il vantaggio e la comodità di sapere immediatamente quante ore di luce rimanevano a disposizione prima del tramonto.

Meridiana Babilonese

Il nome deriva dall’abitudine dei popoli del Medio Oriente di fare iniziare un nuovo giorno nell’istante dell’alba. L'OROLOGIO AD ORE BABILONICHE, non è altro che l’opposto e complementare delle ore Italiche in quanto utilizzano gli stessi principi gnomonici, varia soltanto il punto di inizio del giorno che in questo caso è riferito all’alba. Infatti, se per esempio l'estremo dell'ombra tocca la linea dell'ora VI, ciò significa che, indipendentemente dalla stagione, sono trascorse 6 ore dall’alba di oggi e restano 18 ore fino alla prossima alba.Nei popoli occidentali tale sistema non ebbe mai diffusione e i pochi esemplari d’orologi costruiti, hanno avuto soltanto una funzione dimostrativa, spesso abbinati a quelli ad ore italiche di grandissima diffusione.

La Meridiana Analemmatica.

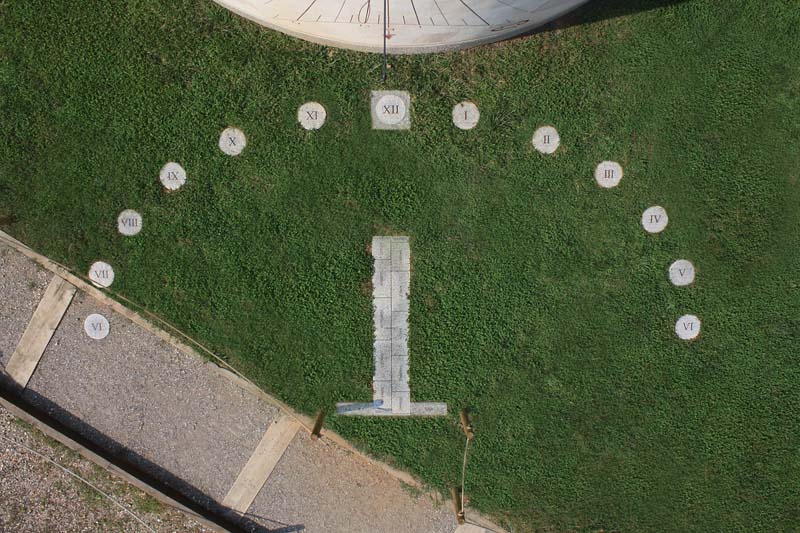

Alla base della meridiana “Galileo Galilei” c’è la meridiana Analemmatica. Gli elementi necessari per costruire una meridiana analemmatica dipendono da due parametri: il raggio del cerchio principale e la latitudine del luogo. In questa meridiana, l'ora è segnata dall'ombra di una persona che si posiziona sulla piattaforma rettangolare, in corrispondenza del riquadro del mese in corso e può leggere l'ora, attraverso l'ombra che essa stessa proietta alzando un braccio sopra la testa, su una serie di piastrelle tonde in marmo incassate a filo d’erba. La meridiana è stata calcolata per fornire l'ora vera solare del luogo. La prerogativa di questo strumento è la interattività tra opera e fruitore.

Entrambi gli strumenti funzionano con un ortostilo di 20 cm, la lettura va riferita alla posizione dell'estremo dell'ombra.Il motto in latino: ORIOR ORIENTE SOLE (a Est) e SOLE CADENTE CADO (a Ovest) significa: "Mi levo col sol levante, mi pongo col sol ponente".

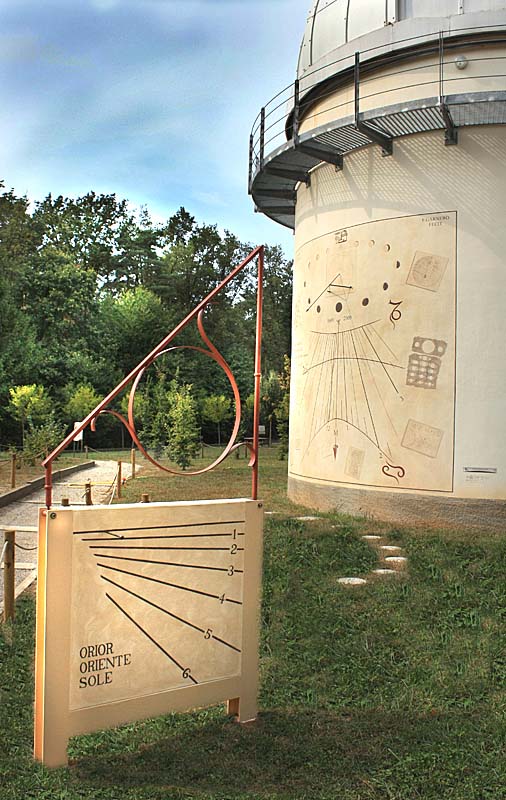

Mira Polare

sopra le due meridiane è stata collocata una struttura in ferro lavorato a mano che indica, in maniera precisa, la direzione della Stella Polare.

Il Complesso Gnomonico della FOAM13 è stato progettato in collaborazione ed eseguite dalle Ditte:

Solaria Opere S.A.S di Garnero Fabio e C.

Piazzetta San Bernardo, 4 12037 Saluzzo (CN)

Internet: www.solariameridiane.eu

Email: info@solariameridiane.it

Cell. 335337189

Baggio e F.lli e C snc di Roberto Baggio

Via Chiusarella, 1 21100 Varese

Internet: www.meridianevarese.it

Email: info@fratellibaggio.it

tel: 0332 228152

Antonio Paganoni

Strumenti ed oggetti d’ Astronomia

Vicolo San Rocco

Comerio (VA)

Email: antoniopaganoni@live.it

Tel: 3403701636

Officina Meccanica

Franco Martegani

Via Vittorio Veneto 55
21049 Tradate (VA)

Tel: 0331811504

La storia delle nostre Meridiane in Foto

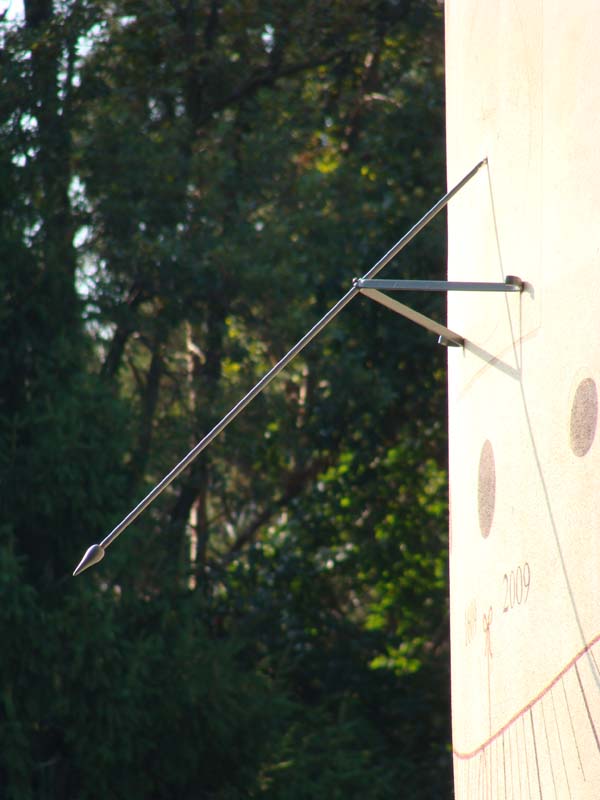

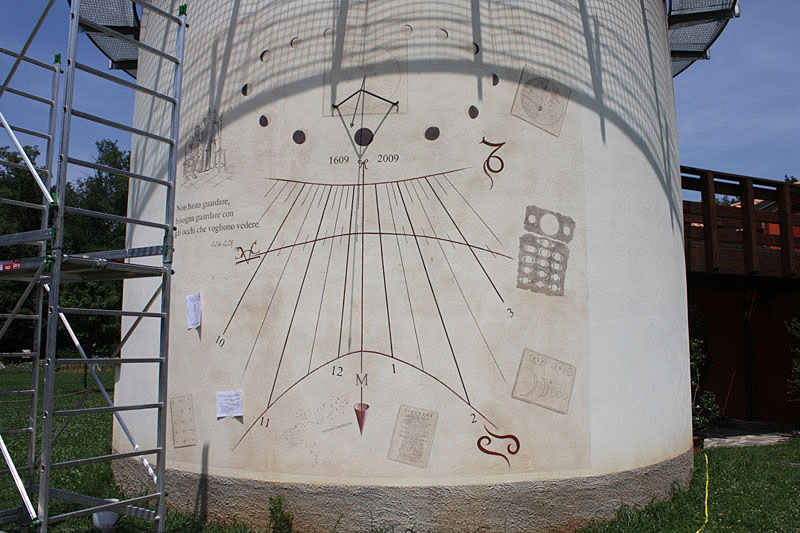

La Meridiana “Galileo Galilei” Quadrante Solare

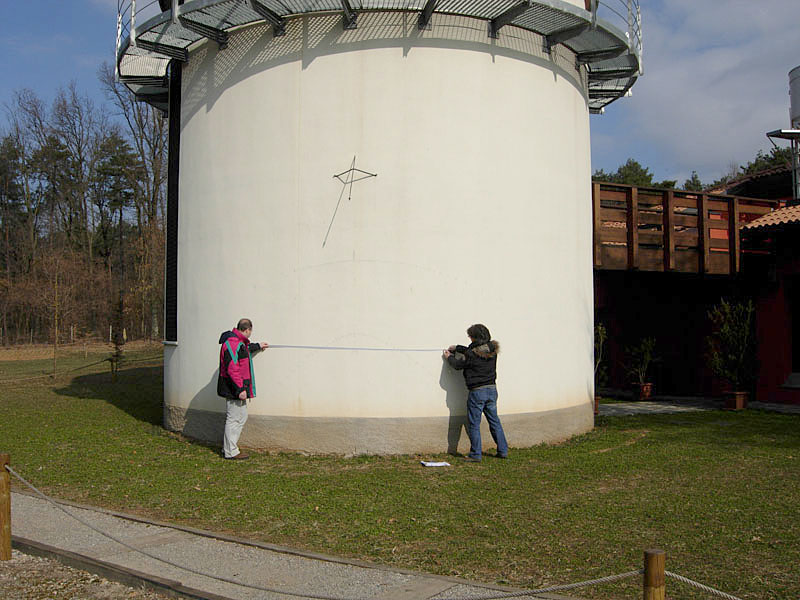

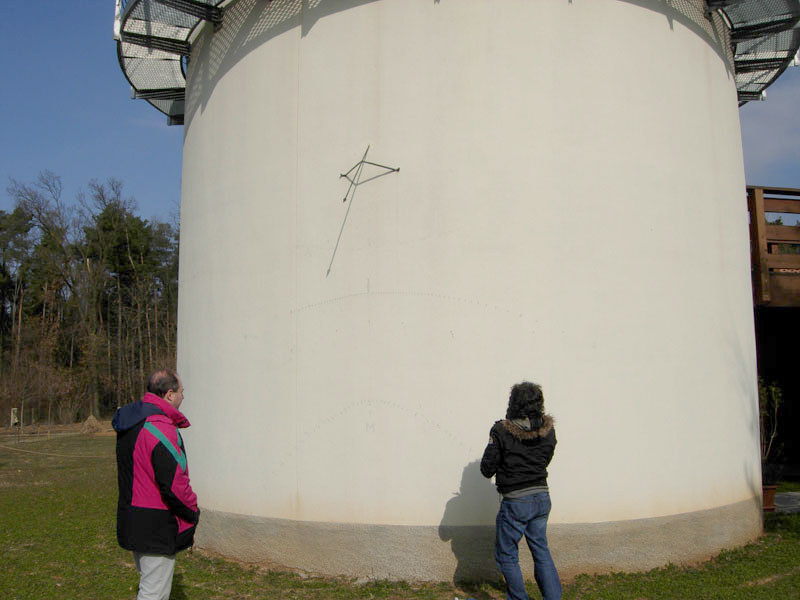

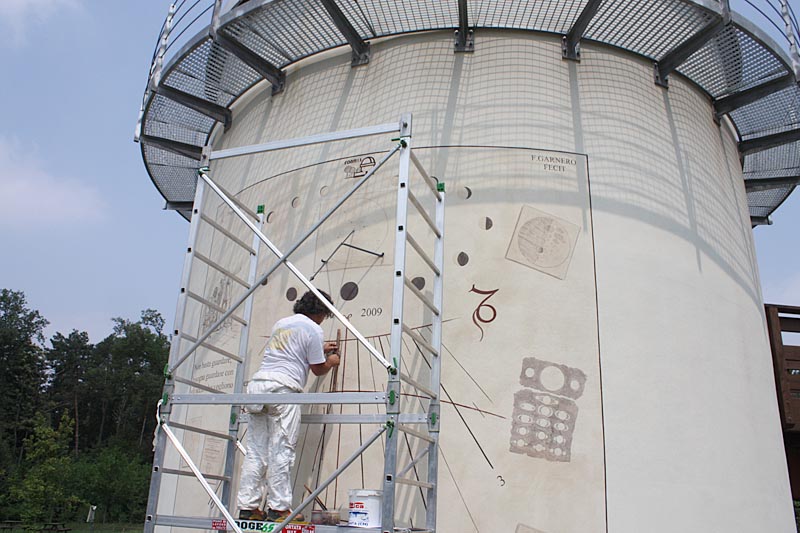

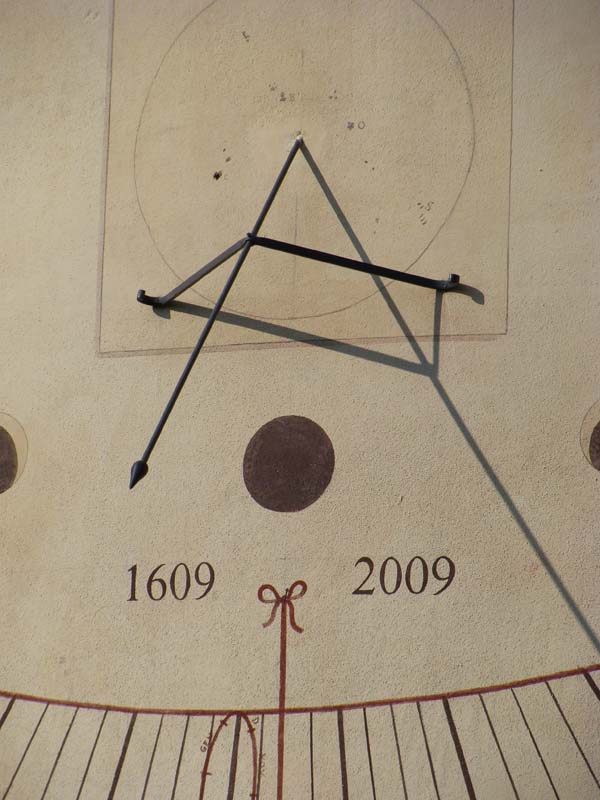

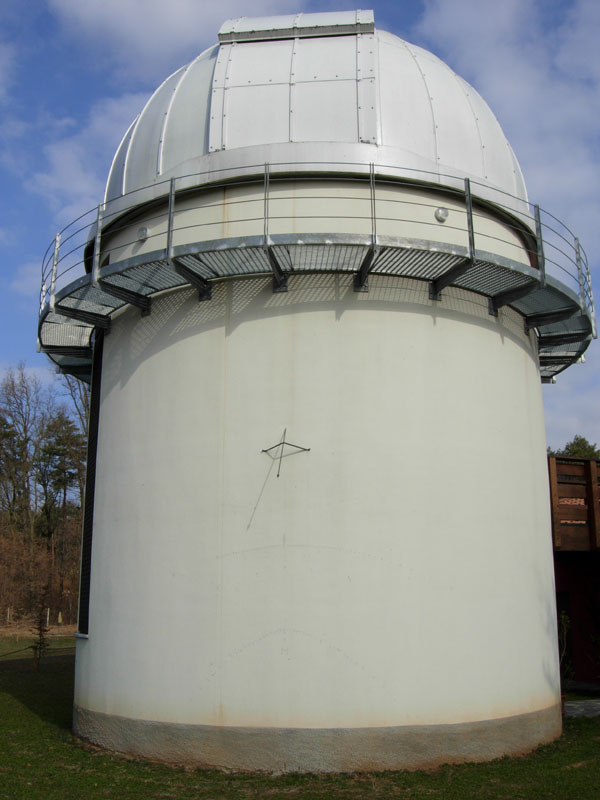

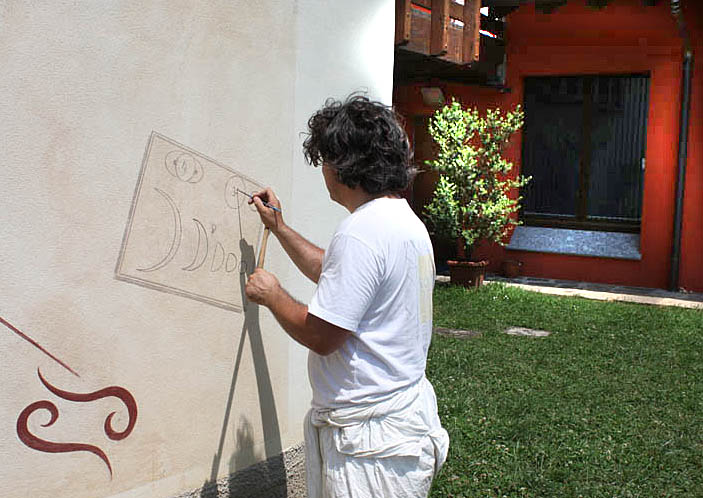

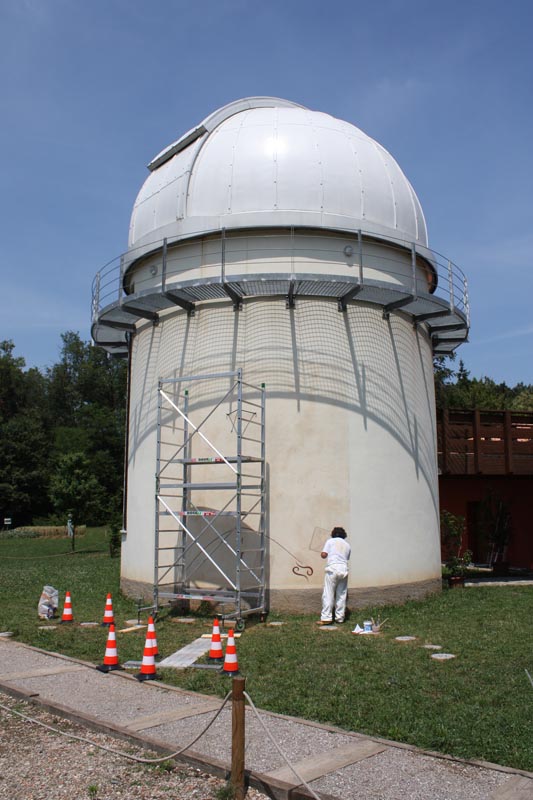

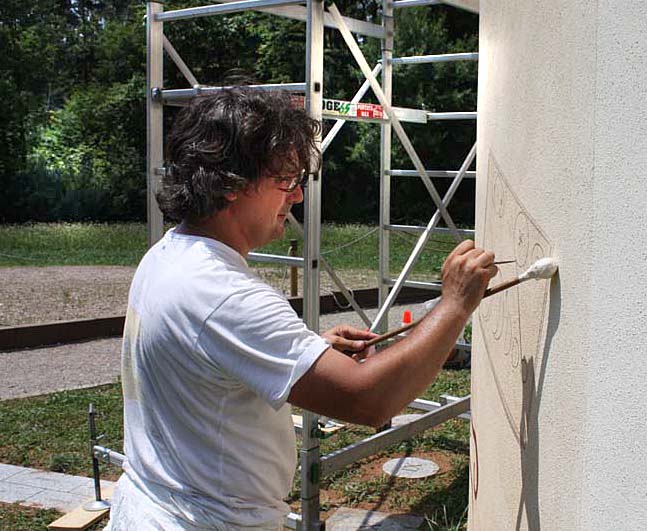

Il muro pronto dove nell'anno precedente si erano disegnate con la matita gli equinozzi e i solstizi	Quando arriva Fabio Garnero è già stato posizionato lo stilo	Si prendono le misure la Meridiana sarà 5,00 mt. x 6,00 mt	Si monta il trabatello	Fabio Garnero comincia l' opera che prevede una serie di immagini inerenti alle scoperte di Galileo Galilei

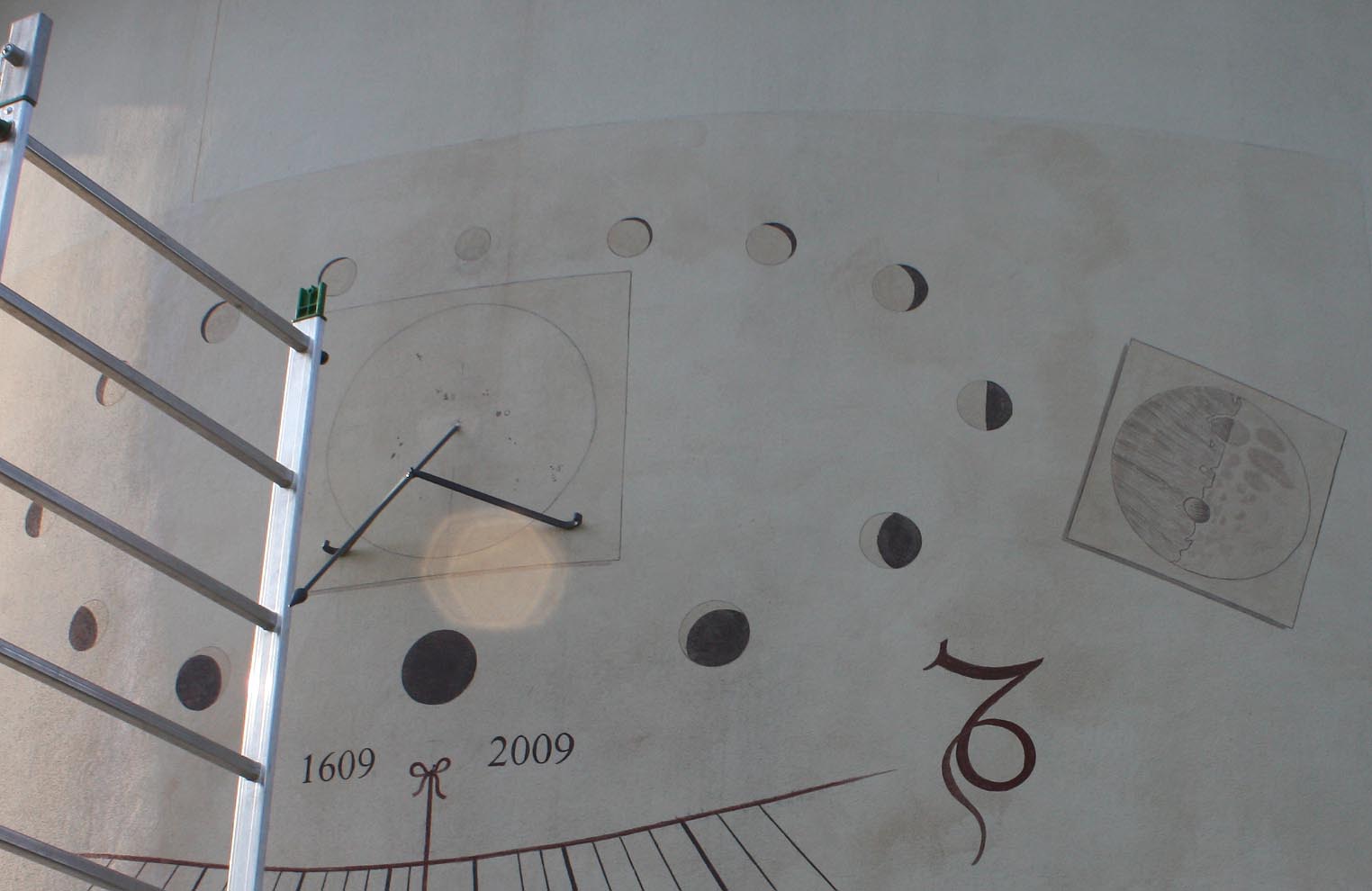

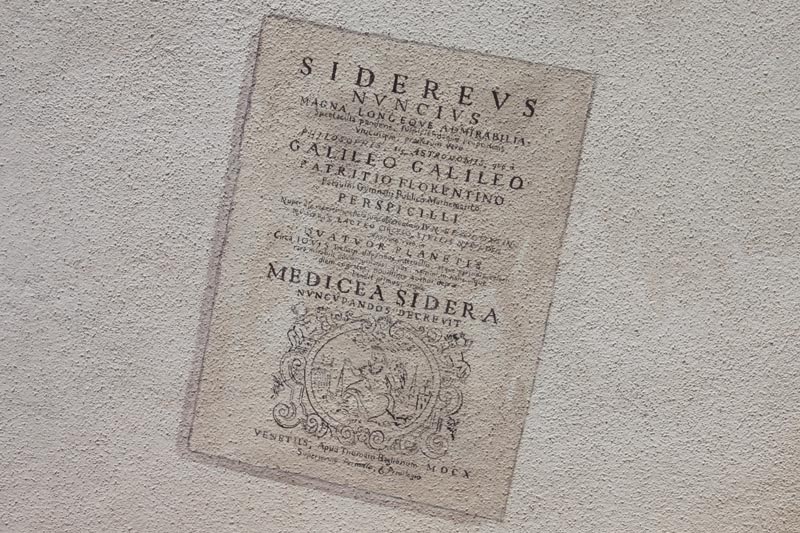

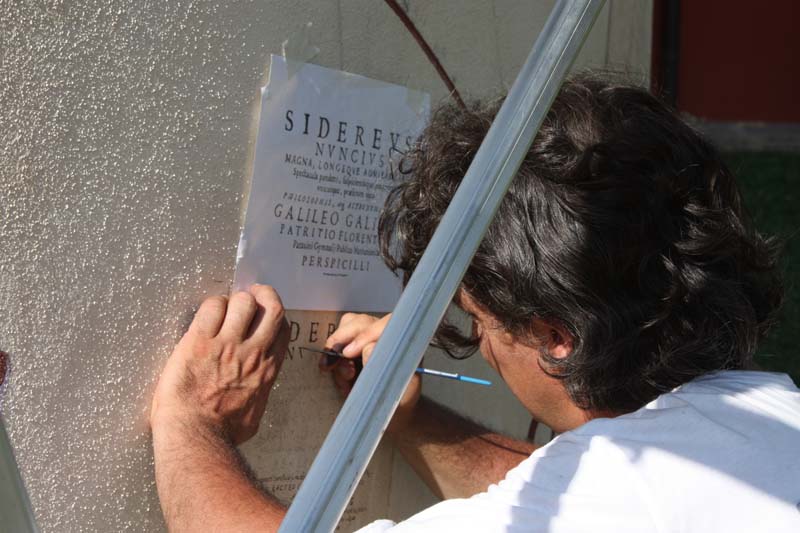

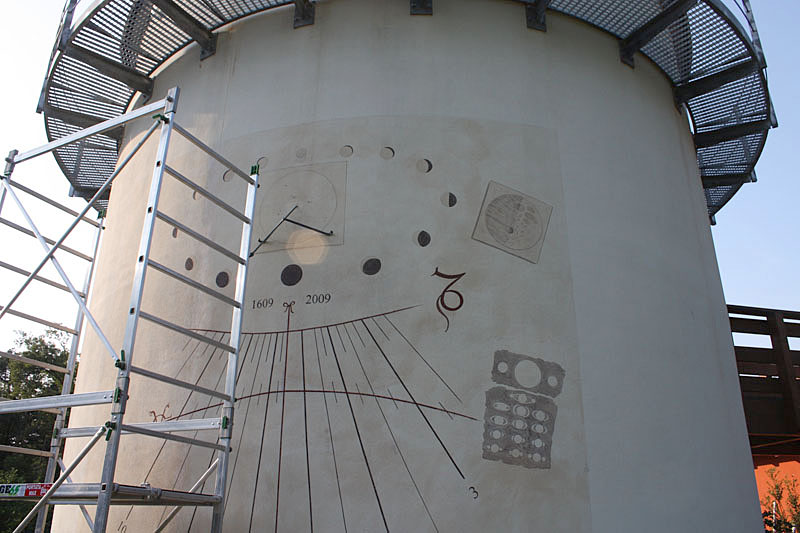

Le fasi di Venere	La prima pagina del Siderus Nuncius	La prima pagina del Siderus Nuncius completata, bellissima un capolavoro	Le nebulose sono stelle, scriveva Galileo	Il Pianeta Tricorporeo, Saturno

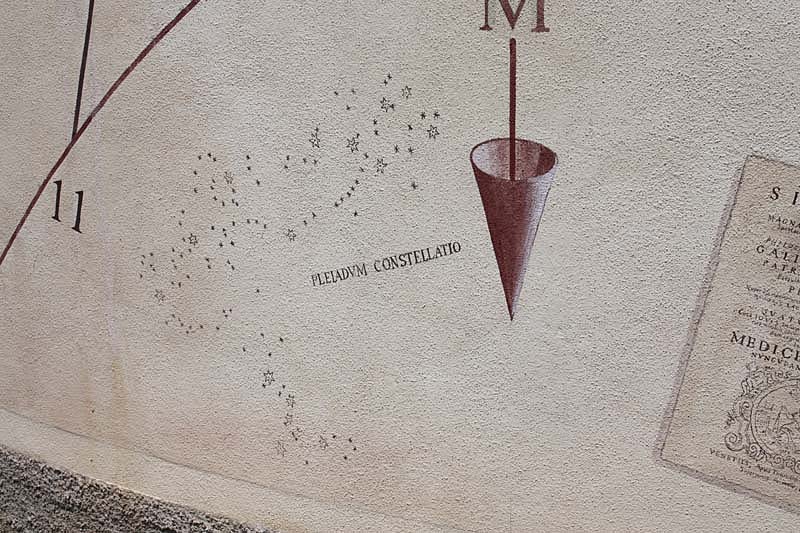

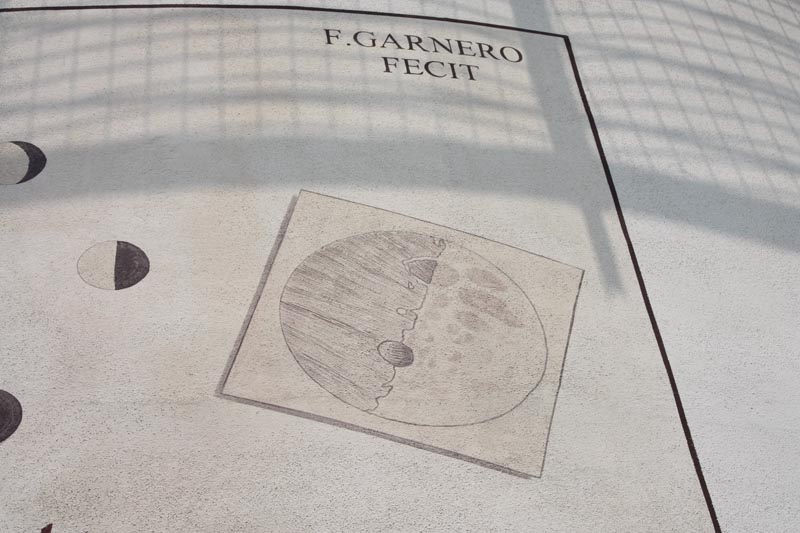

La superficie della Luna non è levigata uniforme ed esattamente sferica, ma ineguale scabra, con molte cavità e sporgenze non diversamente dalla Terra diceva Galielo Galilei.	Il Sole ha le macchie e Galileo lo studiò per molti mesi intuendo che erano fenomeni che avvenivano sulla sua superficie.	Le fasi di Venere spiegate con il Sole al centro del Cosmo	Antonio Paganoni, Responsabile della Sezione meridiane che viene a controllare i lavori	Giuseppe Macalli che indica la Luna appena finita di dipingere

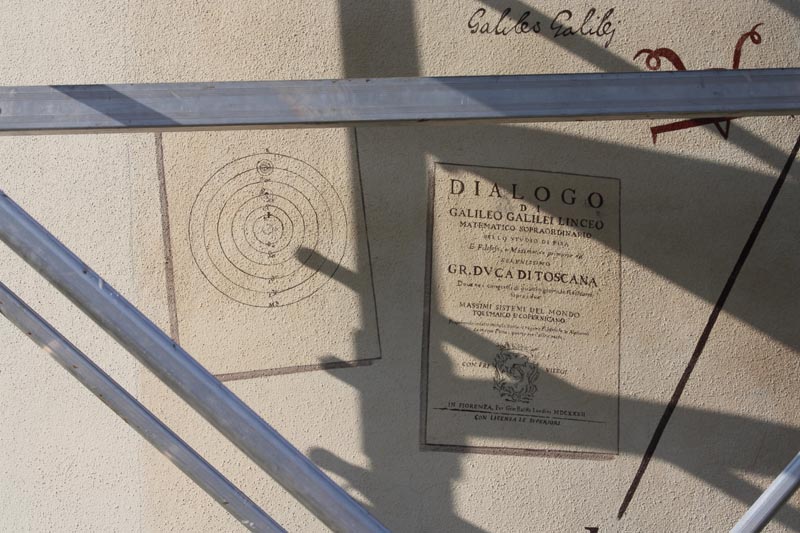

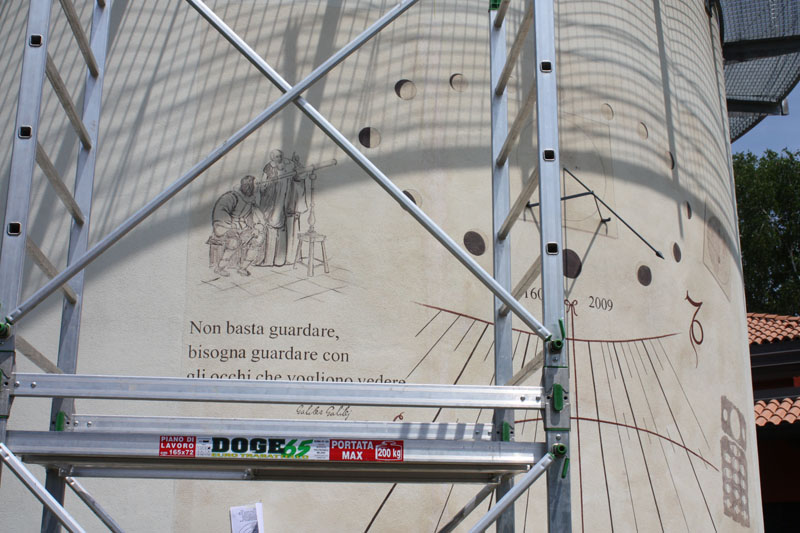

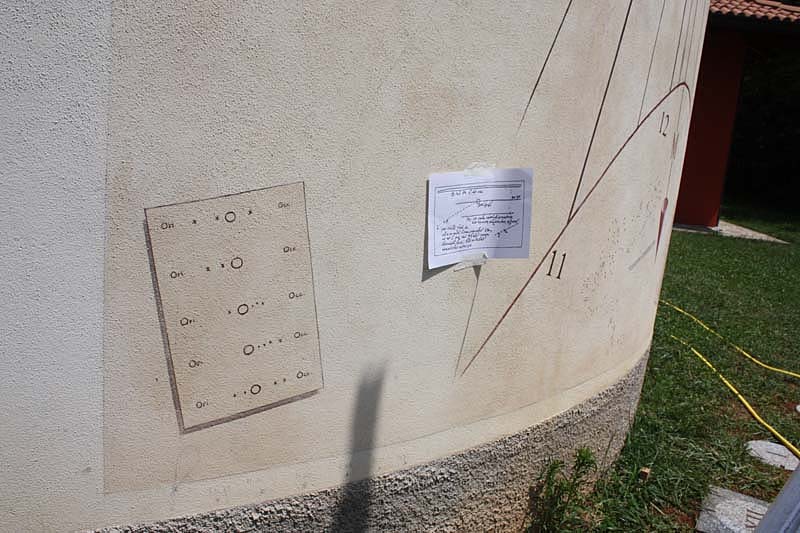

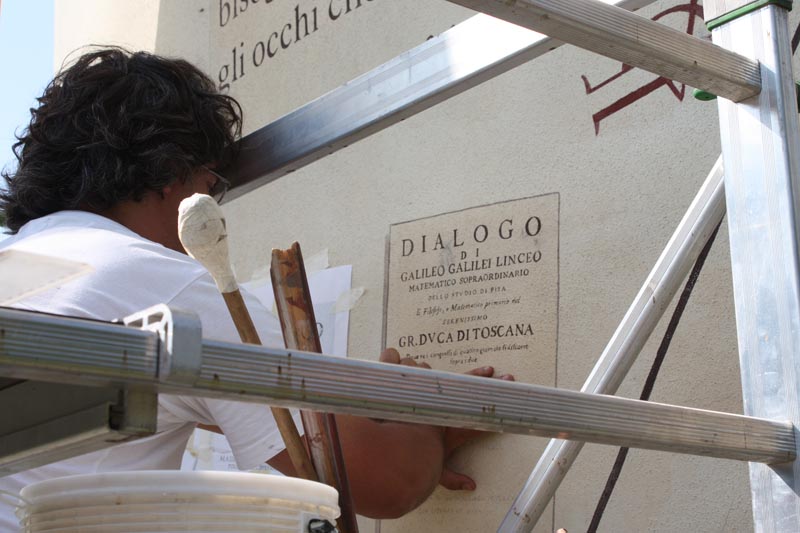

Il lato destro è finito	si comincia il lato sinistro con primi disegni di Galileo dei quattro satelliti di Giove	Il frontespizio del "Dialogo su i due Massimi Sistemi" di Galileo Galilei	A fianco del frontespizio il Sistema Copernicano	Galileo Galilei intento a far osservare attraverso il suo cannochiale con sotto il motto della Meridiana “ Non basta guardare, bisogna guardare con gli occhi che vogliono vedere"

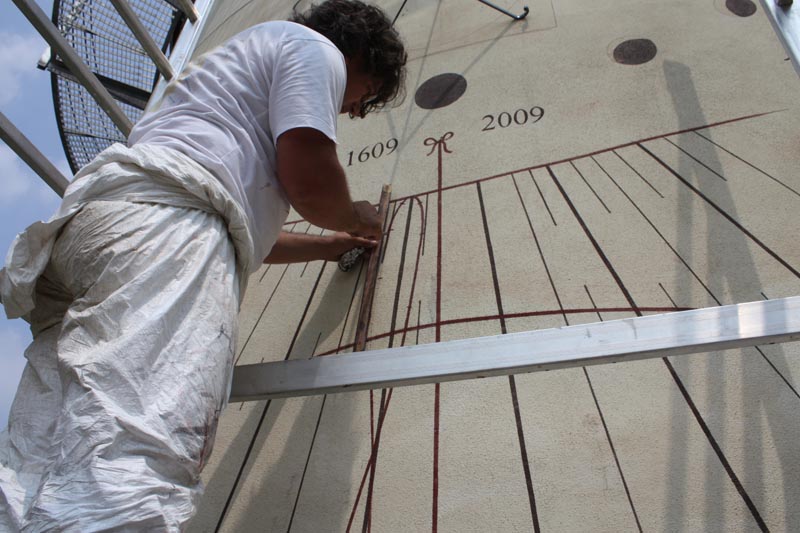

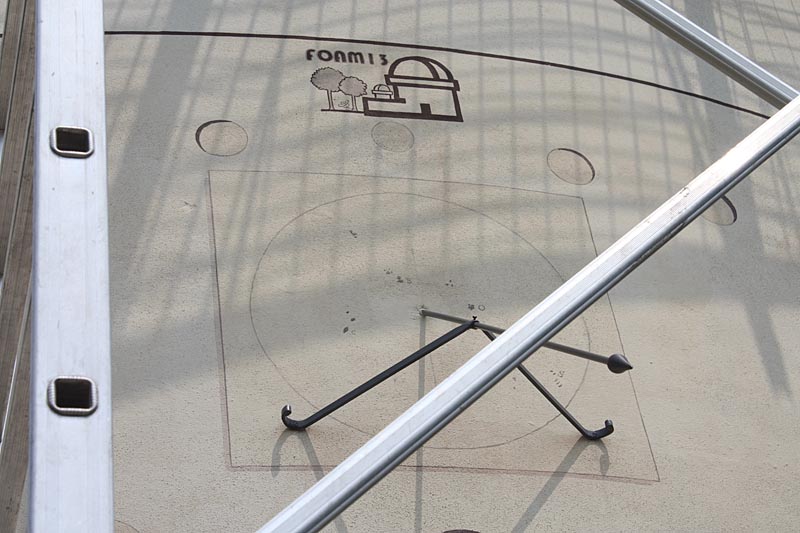

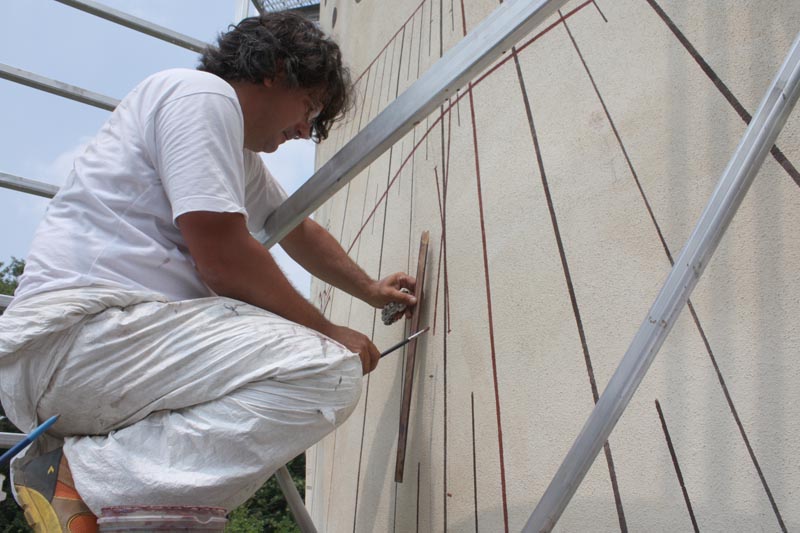

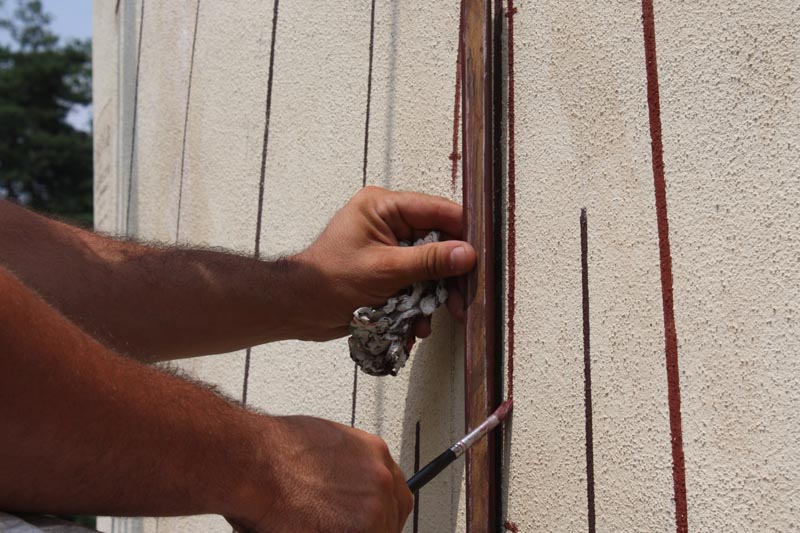

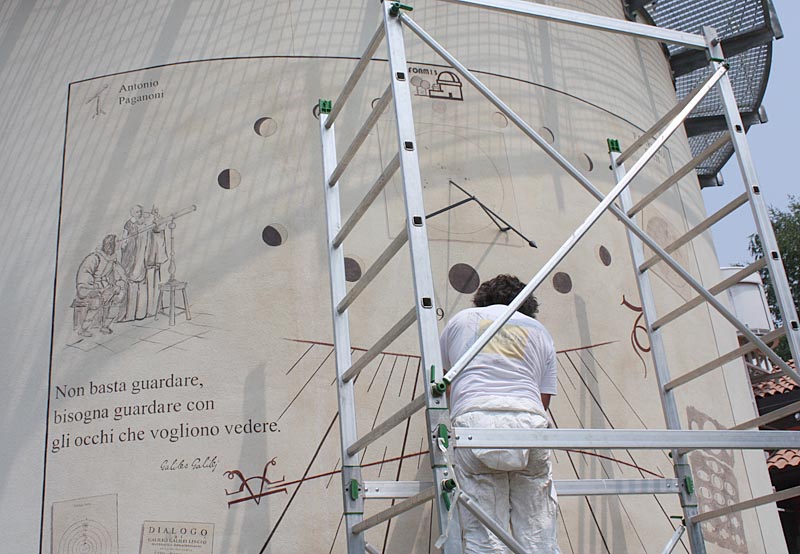

Galileo Galilei forse con il Principe Federico Cesi fondatore nel 1603 dell'accademia dei Lincei	Si eseguono i loghi della FOAM13, e della Ditta di Antonio Paganoni	Ora si completa la meridiana vera e propria con le ore	le mezzore	i quarti d'ora

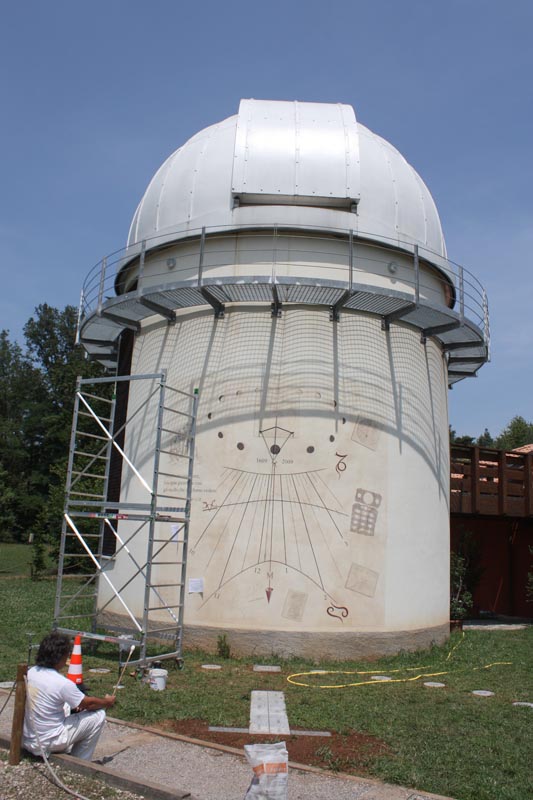

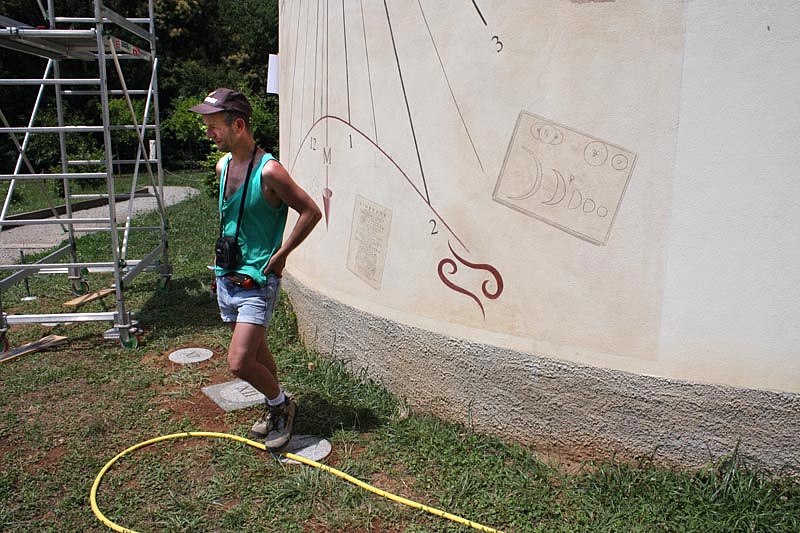

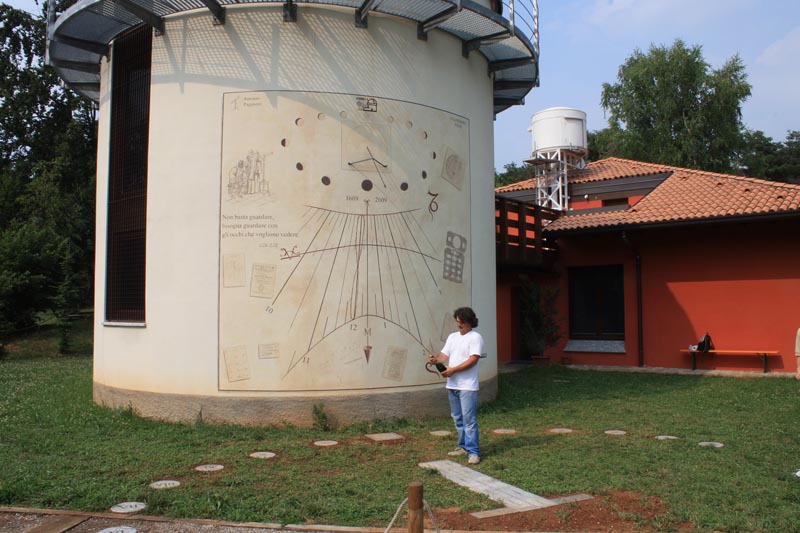

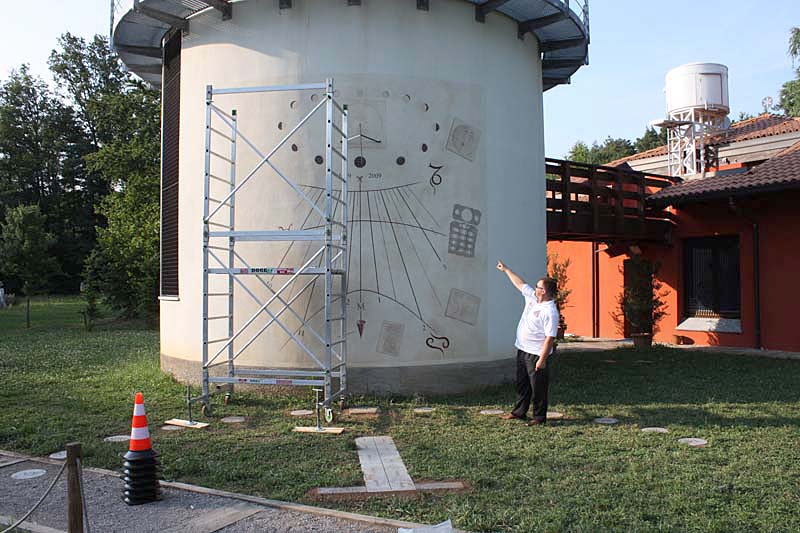

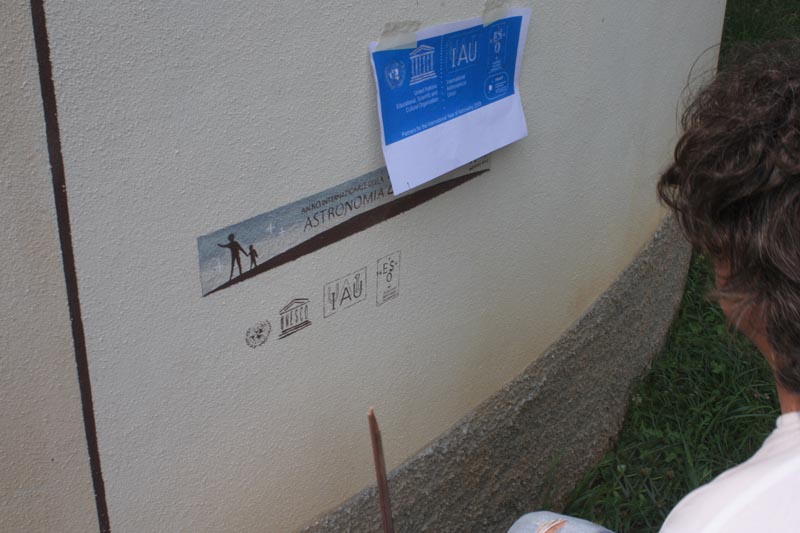

Si disegna la lemniscata .......	del tempo medio locale	Finalmente Fabio Garnero, dopo 10 giorni di lavoro, si ferma a rimirare la sua stupenda opera	Ne siamo tutti soddisfatti	Mancano i loghi dell'Anno Internazionale dell'Astronomia
				Aspettando il 27 Settembre alle ore 15.00, per l'inaugurazione ufficiale

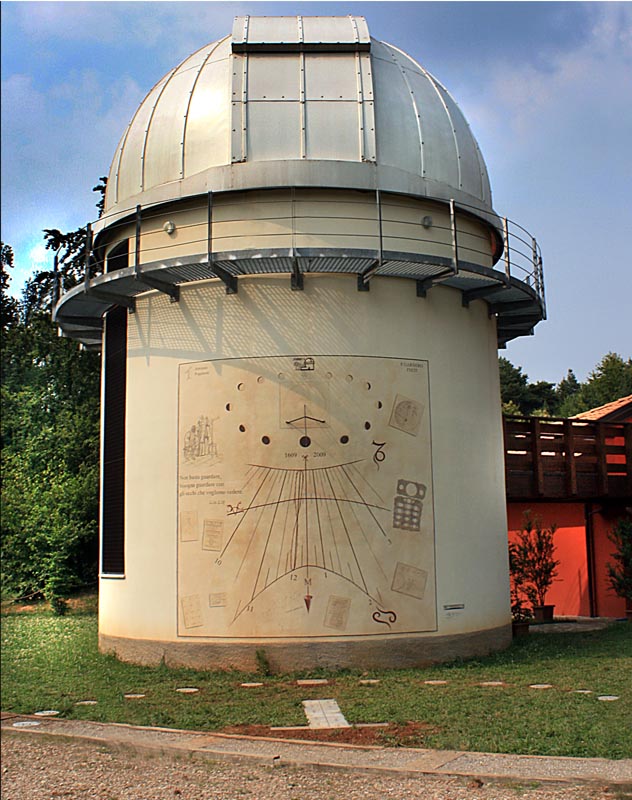

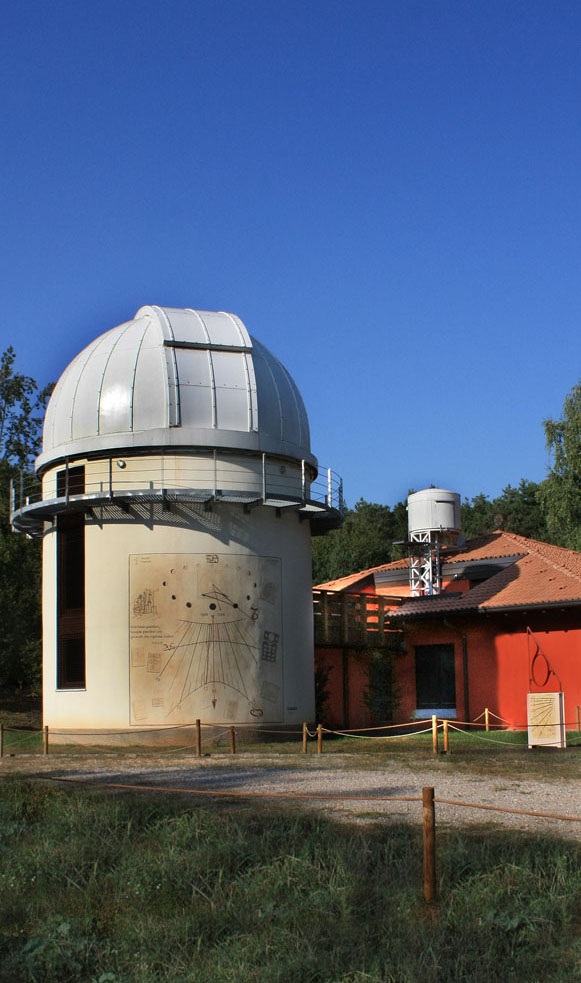

Ultimo tocco la firma dell'artista Fabio Garnero	La meridiana Galileo Galilei completata intorno alla specola	La meridiana Galileo Galilei	Fabio Garnero e la sua personale inaugurazione con un bottiglia di Spumante

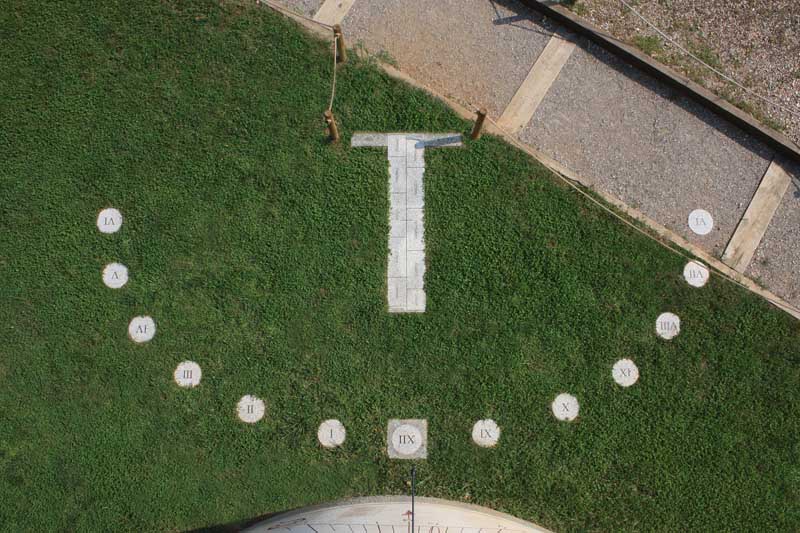

La Meridiana Analemmatica.

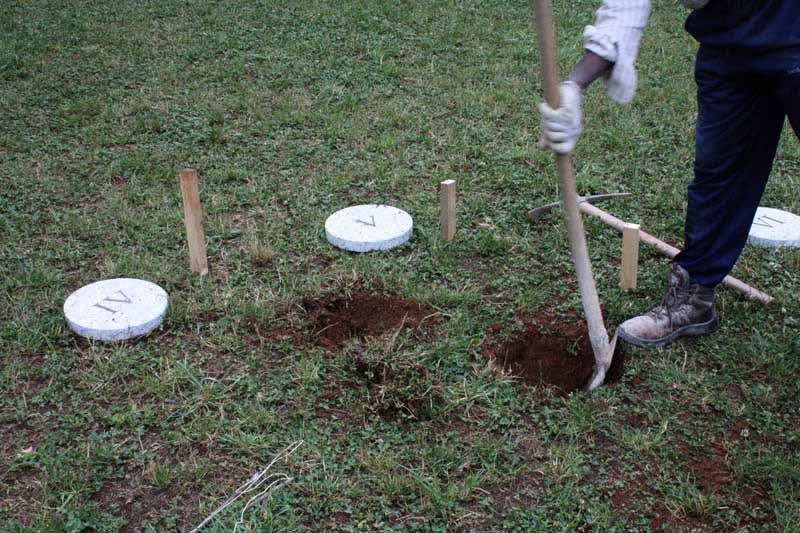

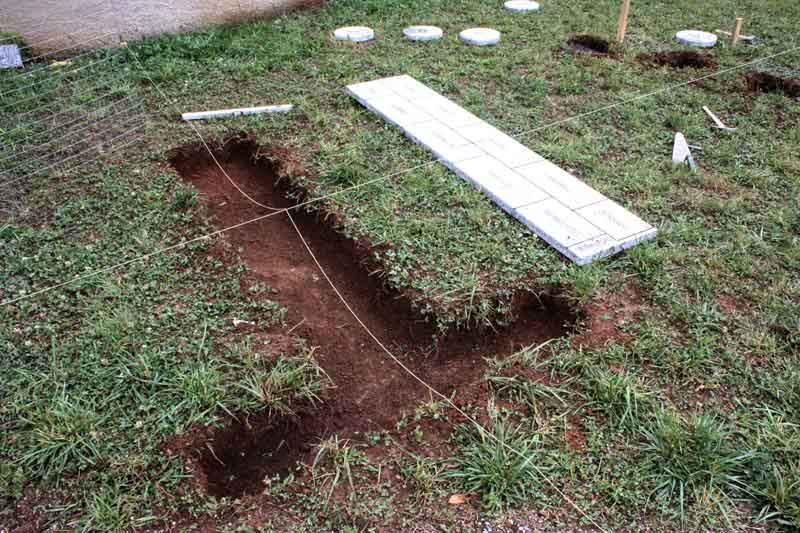

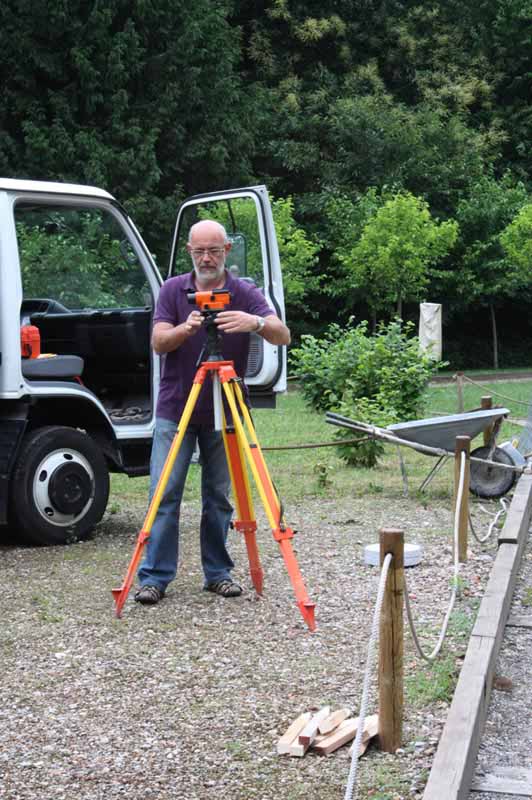

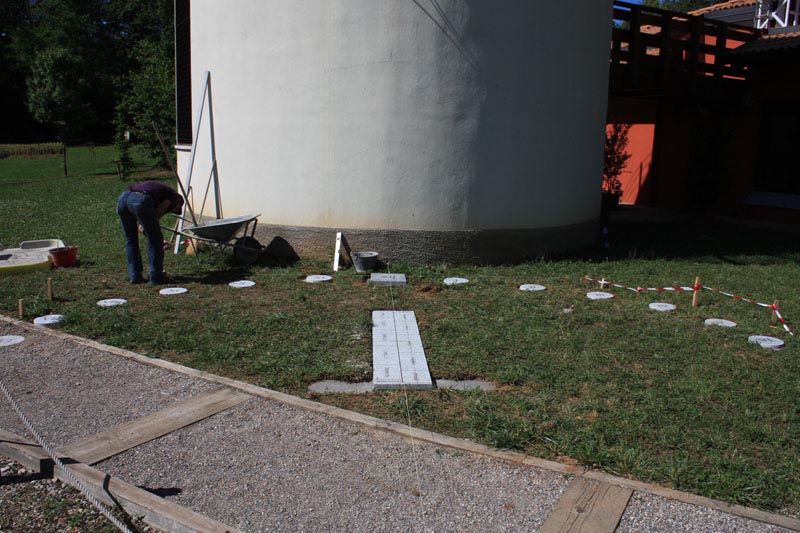

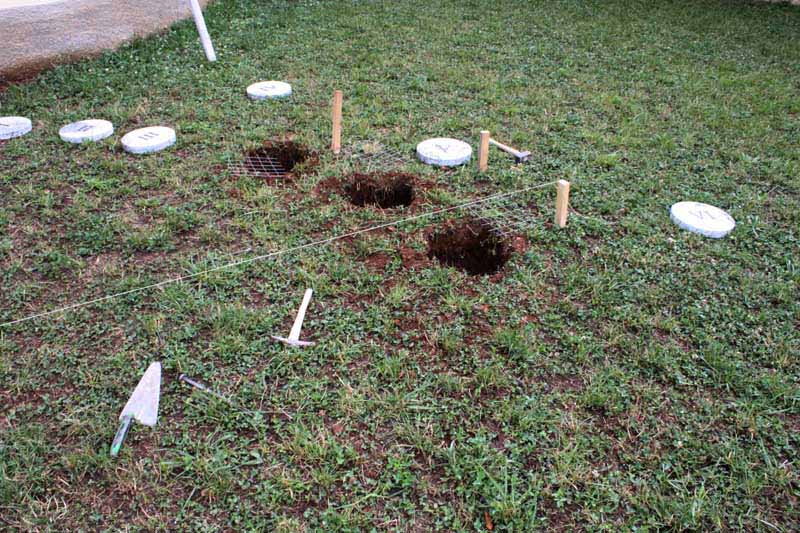

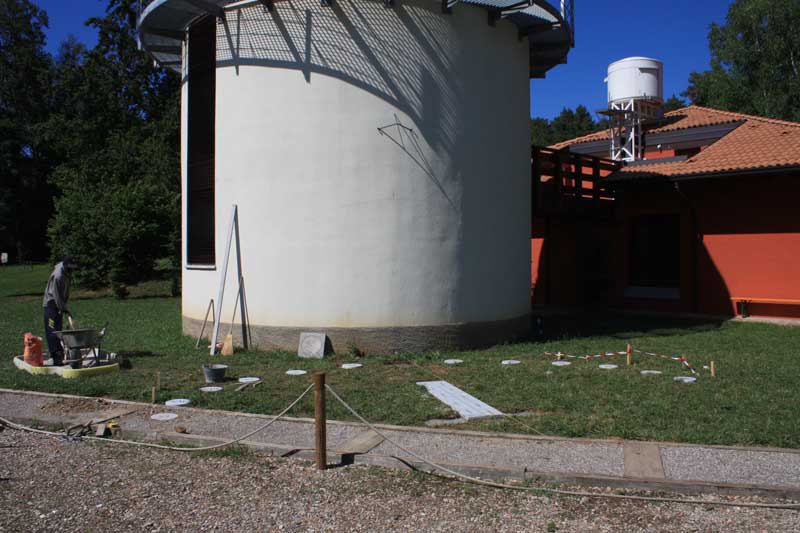

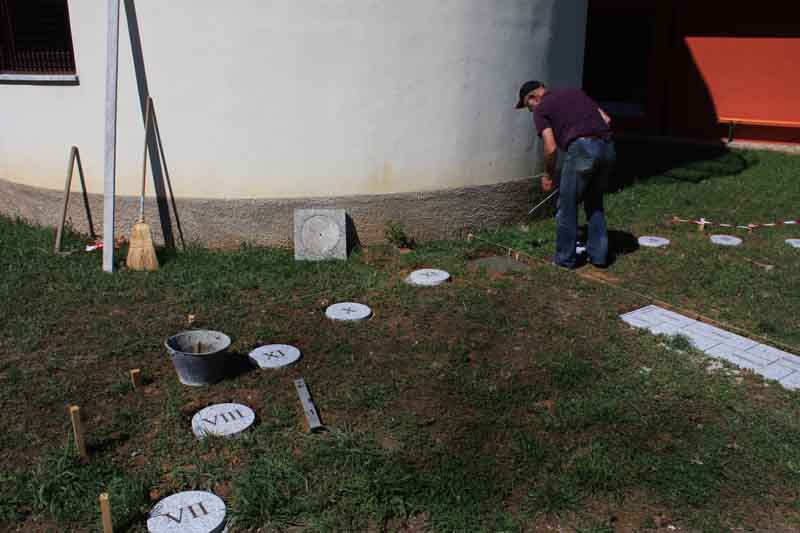

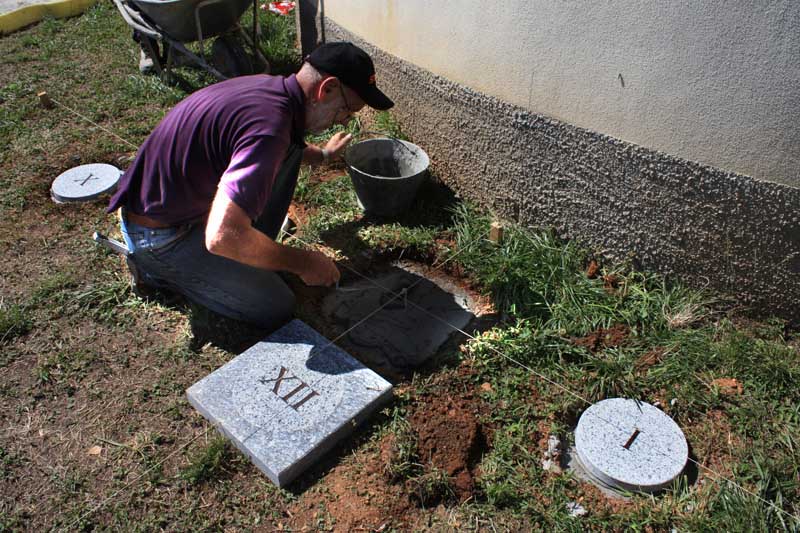

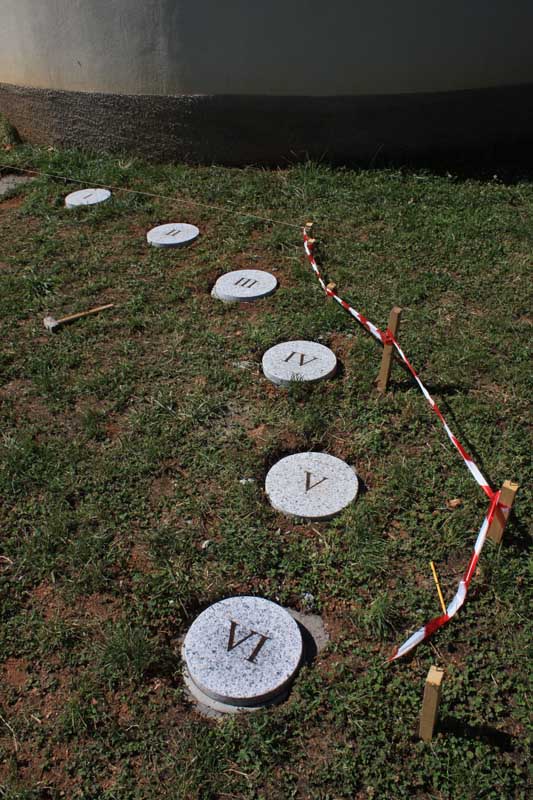

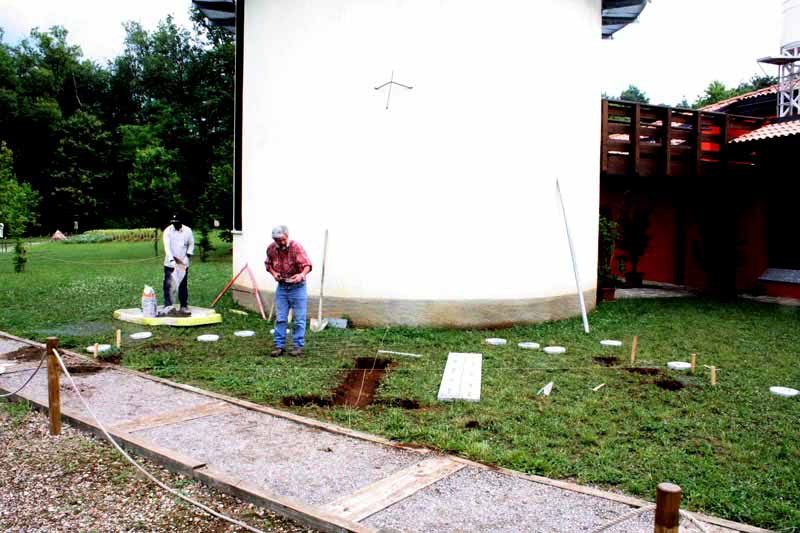

Si comincia la meridiana analemmatica e l'esecutore, Roberto Baggio, si prepara con il suo tachiometro laser	Si dispongono le forme tonde in marmo con incise le ore	Si fanno dei mini scavi per alloggiarle, dopo aver tracciato la parabola corretta.		Lo scavo per la pedana incisa con i mesi.

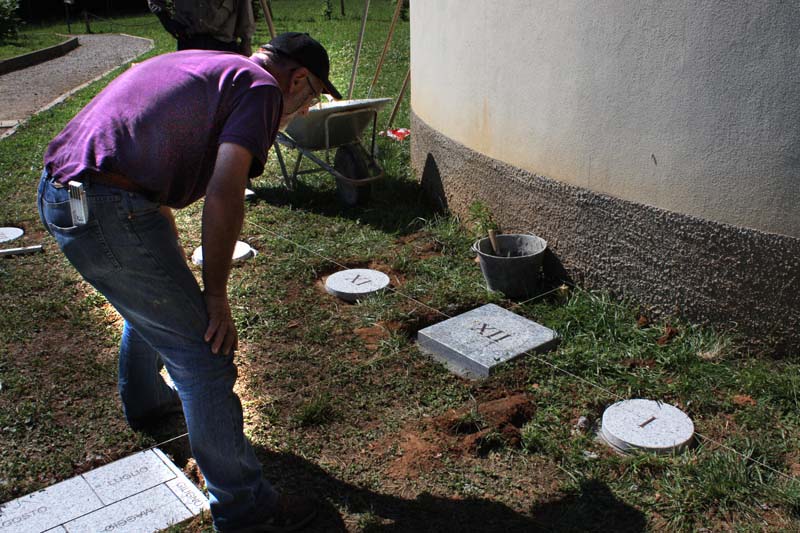

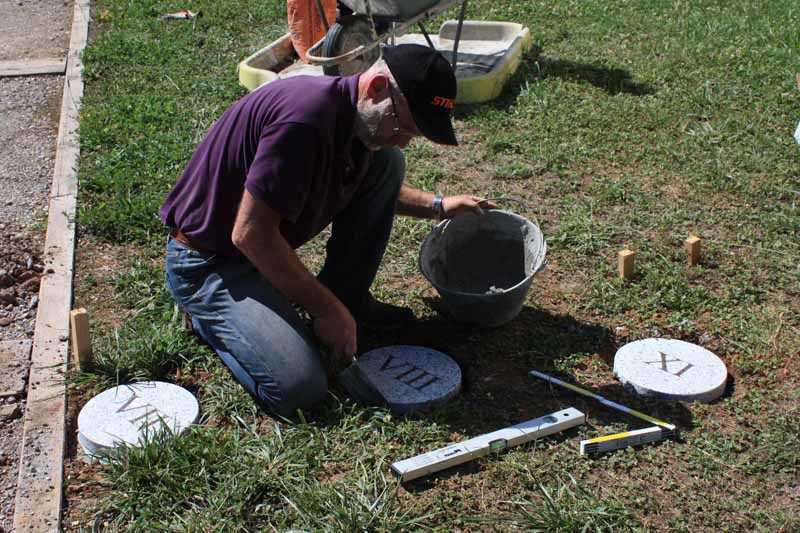

Tutto pronto per fissare, con del cemento plastico, tutti i particolari	Si fissano le ore		ore antimeridiane	ore postmeridiane

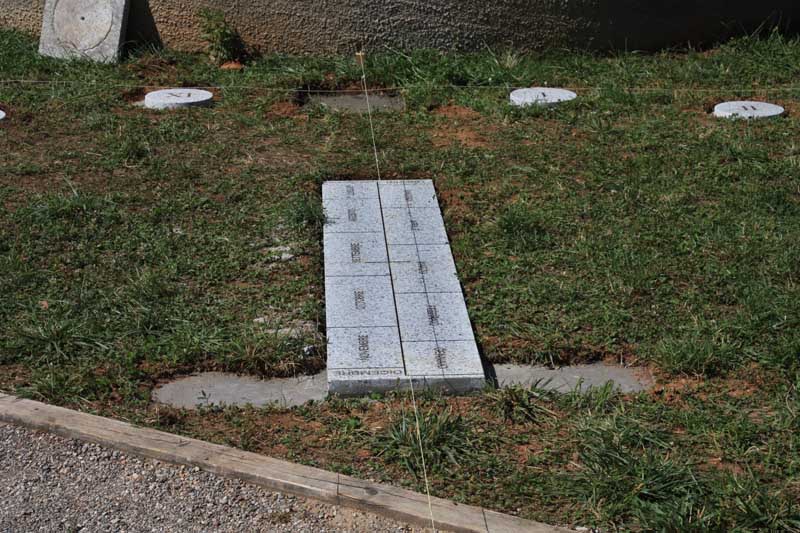

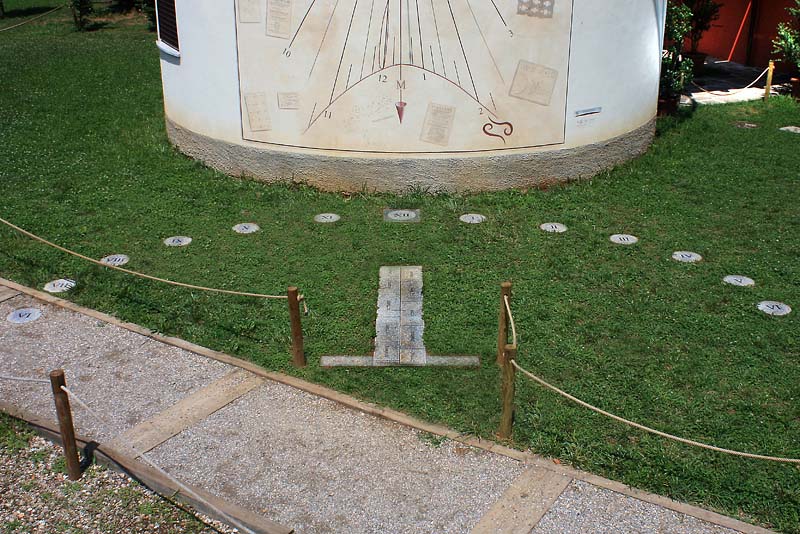

Si colloca la pedana con incisi i mesi i solstizi e gli equinozzi	Tutto finito	No! manca il marmo quadrato che indica il mezzogiorno	Ultimo tocco	FINITO!

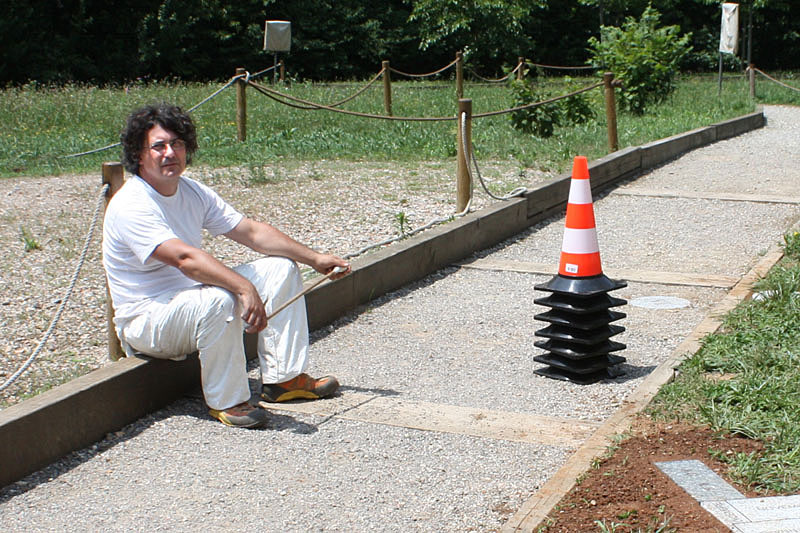

La meridiana Analemmatica e veramente "divertente".....				Posizionarsi sulla pedana del mese corrispondente e con la propria ombra proiettata avere la vera ora solare del luogo, è una strana sensazione.

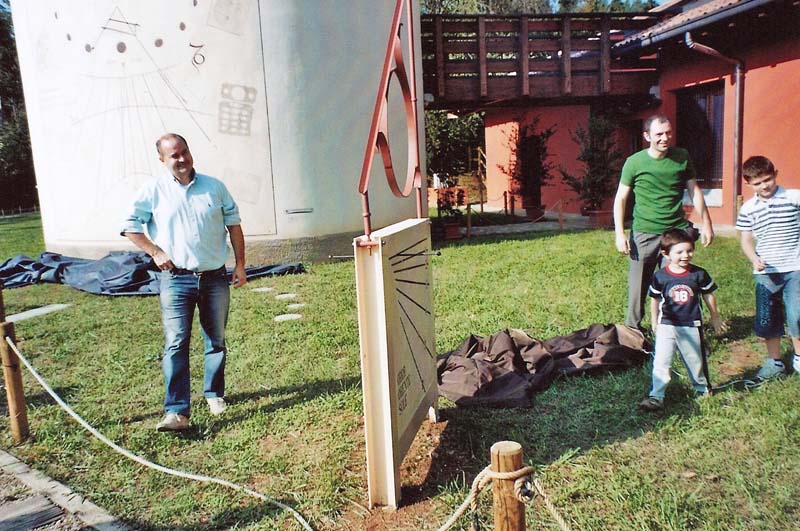

Meridiana Italica, Meridiana Babilonese, Mira Polare

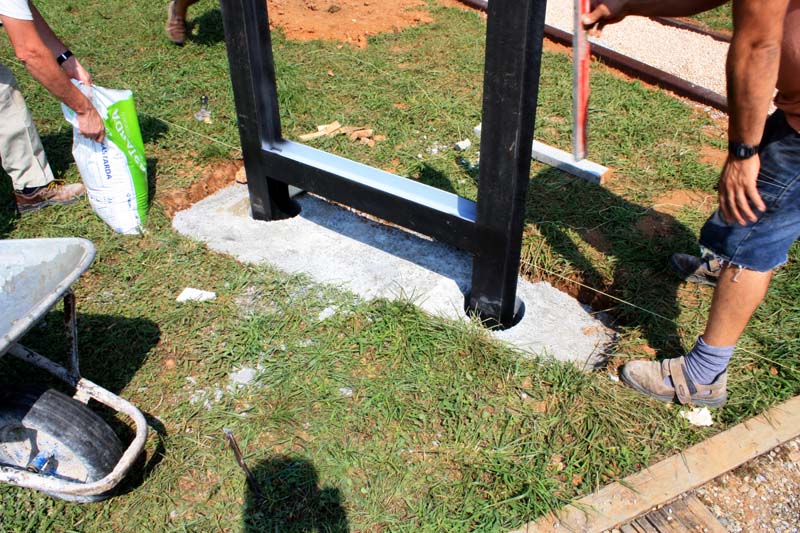

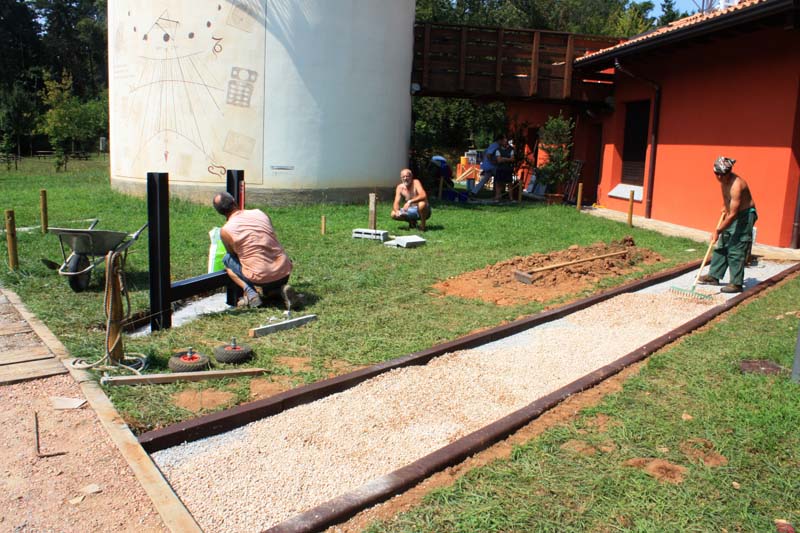

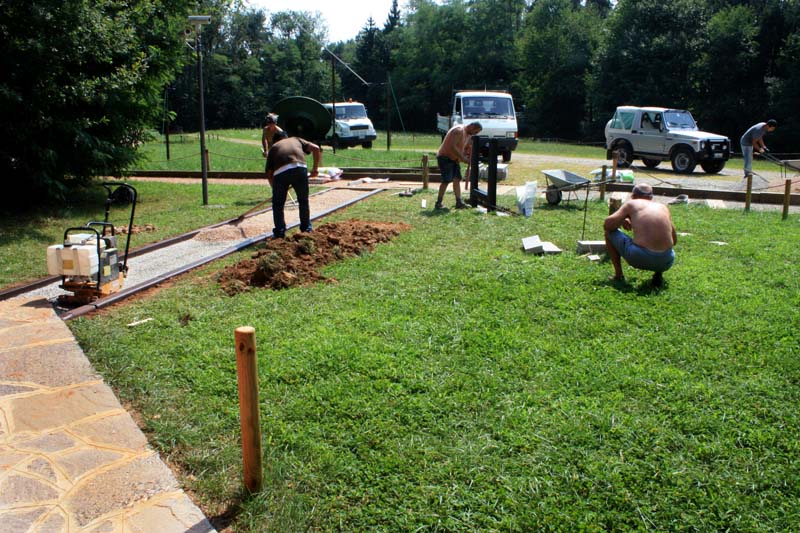

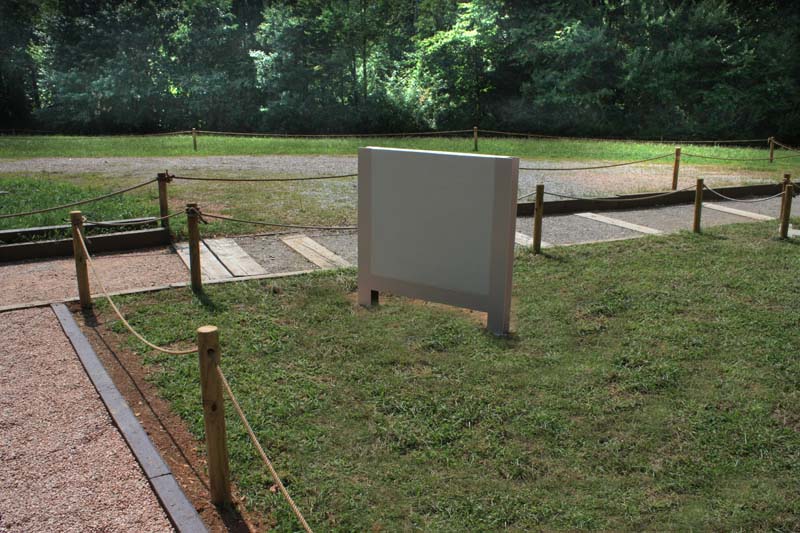

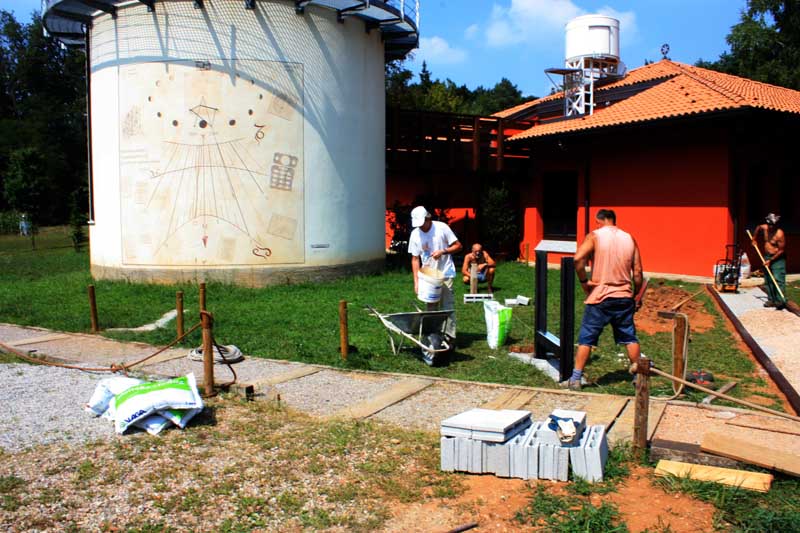

L'impresa di Roberto Baggio si prepara per installare la meridiana Italica, Babilonese.	Si fanno dei piccoli scavi in corrispondenza della posizione precisa	Si è fissato un telaio di acciaio a forma di U.	Fissato con del cemento plastico il telaio....	si completa all'interno con un muro in blocchetti

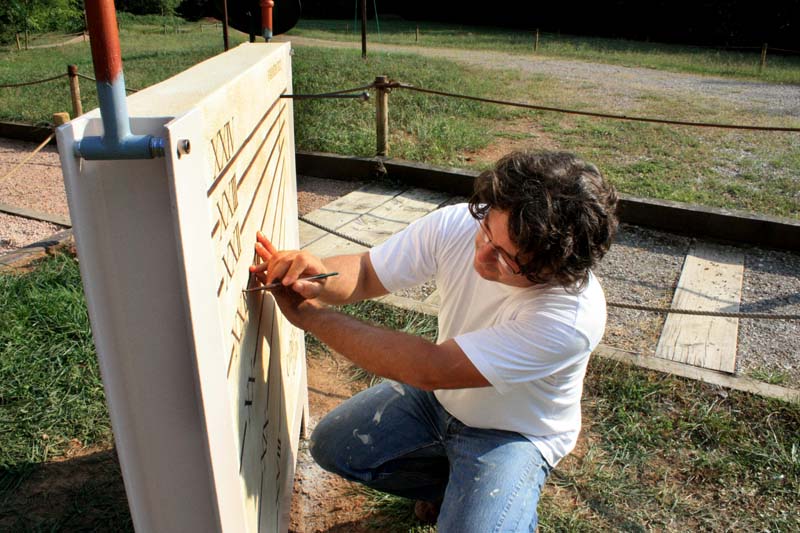

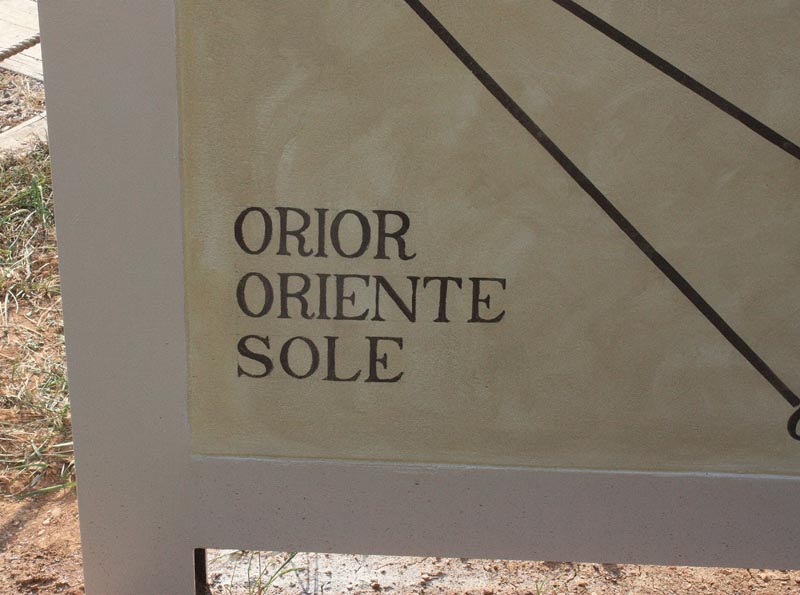

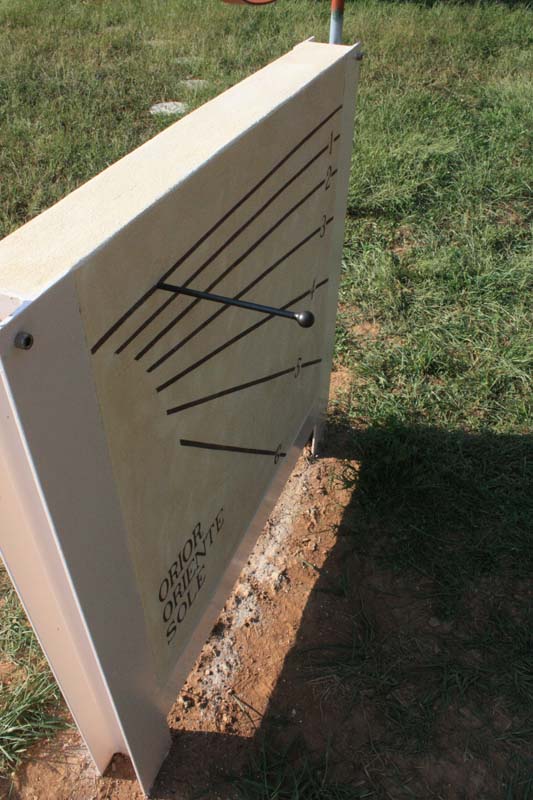

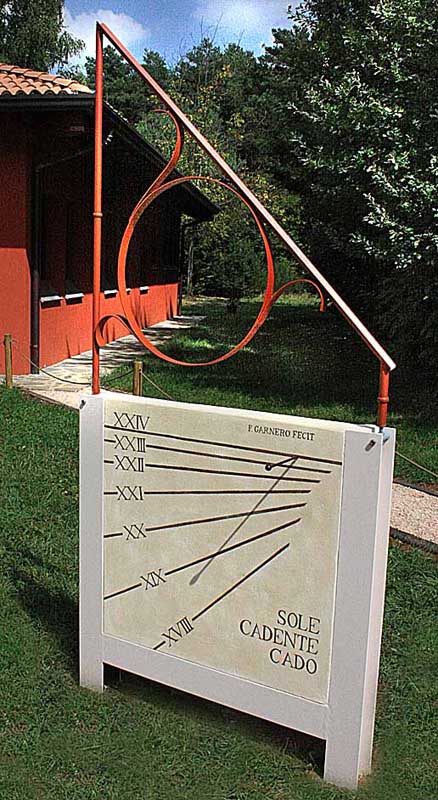

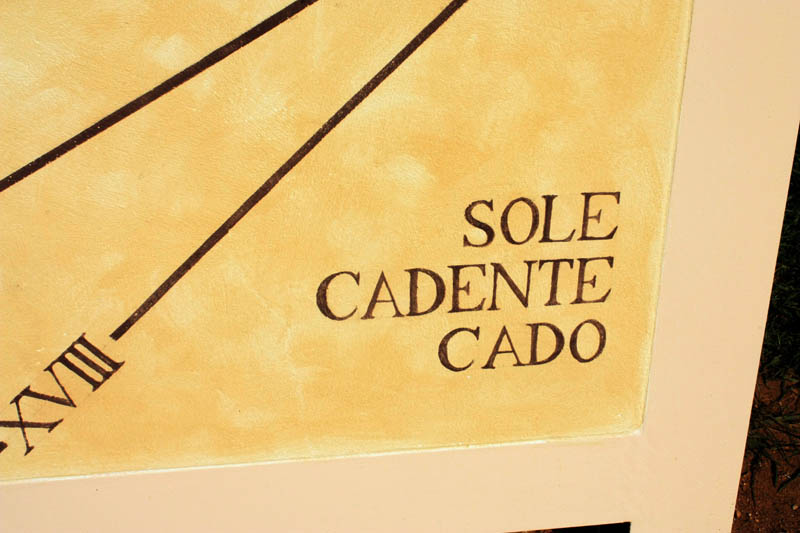

Poi si liscia la superficie con un intonaco adatto alla pittura successiva	Ed ecco che si mette all'opera Fabio Garneo	Dipinge la Meridiana Italica e Babilonese	Il motto in latino scelto è per la babilonese è stato: ORIOR ORIENTE SOLE (a Est) che significa mi pongo col sol ponente".	Il motto scelto per l'IItalica è stato:e SOLE CADENTE CADO (a Ovest) che significa: "Mi levo col sol levante,
				Con quest' ultima opera si è concluso il progetto "Meridiane" per l'Anno Internazionale dell'Astronomia 2009.

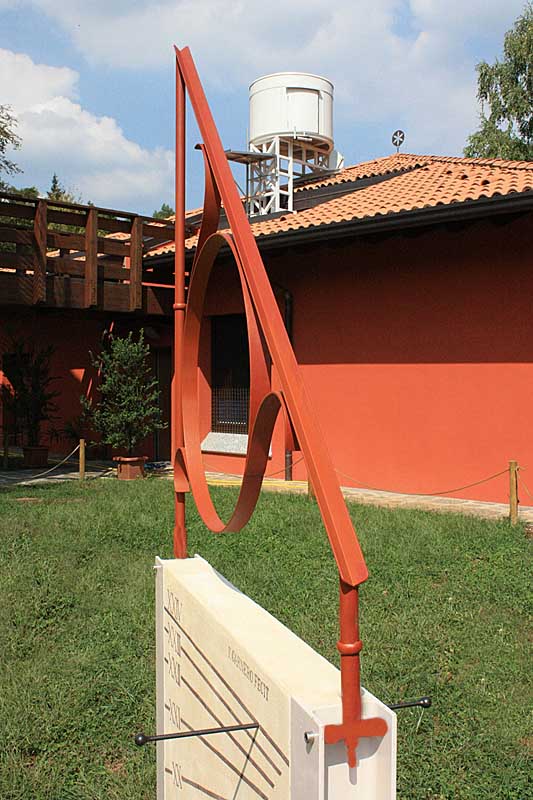

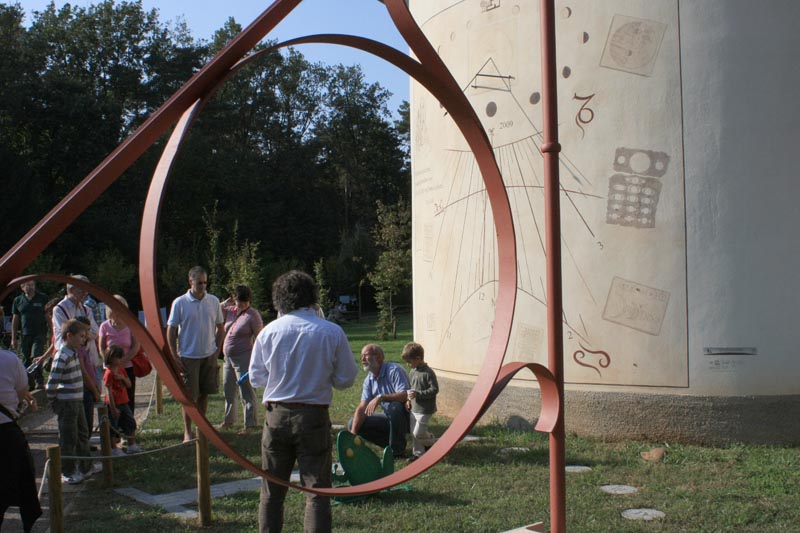

L'Ortostilo in acciaio da 20 cm.	Un'altro artista che ha completato le due meridiane è stato Franco Martegani.	ha disegnato e realizzato, lavorando il ferro battuto la .......	Mira Polare

L'inaugurazione del Complesso Gnomonico FOAM13				Filmato Inaugurazione
	Comunicato Stampa Fondazione Osservatorio Astronomico di Tradate 2 ottobre 2009 Domenica 27 settembre 2009, presso l’Osservatorio Astronomico di Tradate, in presenza di un numeroso pubblico, è stata inaugurata una serie di meridiane alla presenza delle personalità invitate. “Con grande gioia – ha dichiarato Roberto Crippa, Presidente della Fondazione Osservatorio Astronomico di Tradate “M13” - esprimo la mia soddisfazione per la realizzazione di uno dei progetti più complessi promossi dalla Fondazione dell’Osservatorio di Tradate in occasione dell’Anno Internazionale dell’Astronomia. Devo ringraziare in particolar modo per la realizzazione di questo progetto Antonio Paganoni, il responsabile del settore meridiane Foam13, Fabio Garnero, Roberto Baggio e Franco Martegani senza i quali non sarebbe stato possibile portare a compimento l’impresa. Il nostro Osservatorio dopo l’inaugurazione delle meridiane ha cambiato aspetto ed il visitatore, oltre ad osservare con gli occhi, attraverso i telescopi dell’Osservatorio, i corpi celesti, può ammirare anche quella che è un’opera d’arte vera e propria. Con le meridiane e la mira polare vi è un motivo in più per venire a visitare l’Osservatorio Astronomico di Tradate che ormai è un “gioiello scientifico-artistico” incastonato in quel “gioiello ambientale” che è il Parco Pineta; ricordo, inoltre, che questo progetto ha anche finalità divulgative e didattiche; ringrazio, infine, il numeroso pubblico intervenuto e le Autorità che hanno partecipato all’inaugurazione delle meridiane mostrando attenzione e sensibilità ai nostri progetti. Immagini ed ulteriori informazioni sulle meridiane e sul progetto sono reperibili sul sito www.foam13.it .” Ufficio Stampa Fondazione Osservatorio Astronomico di Tradate


Si comincia con la presentazione dell' Inaugurazione in Sala Conferenze da parte del Presidente FOAM13 Roberto Crippa	Interviene il Presidente della Provincia di Varese Ing. Dario Galli	Il Parroco di Tradate Don Erminio	Le interviste di rito con una televisione locale Rete55

Stefania Galli intervista il responsabile del Complesso Gnomonico della FOAM13 Antonio Paganoni		Fabio Garnero il brillante esecutore delle parti pittoriche del Complesso Gnomonico		Sullo sfondo il fotografo della FOAM13 Paolo Bardelli

Roberto Baggio l'affidabile realizzatore delle parti murarie del Complesso Gnomonico		Fabio Garnero e Roberto Baggio espongono alcuni loro lavori	Fabio Garnero e Roberto Baggio espongono alcuni loro lavori che sonmo stati molto apprezzati dai numerosi ospiti per l'inaugurazione

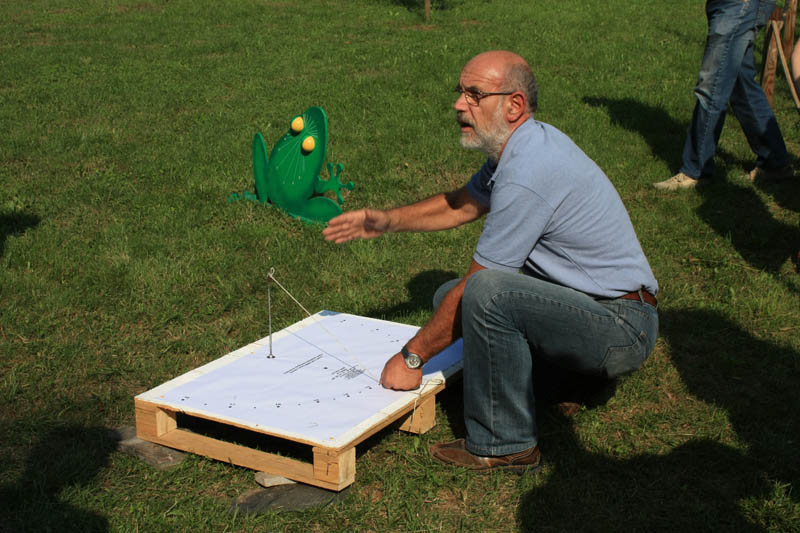

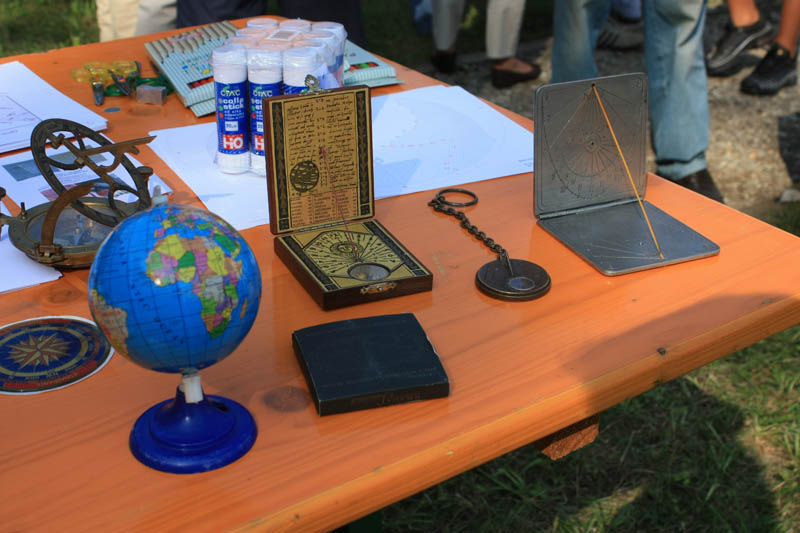

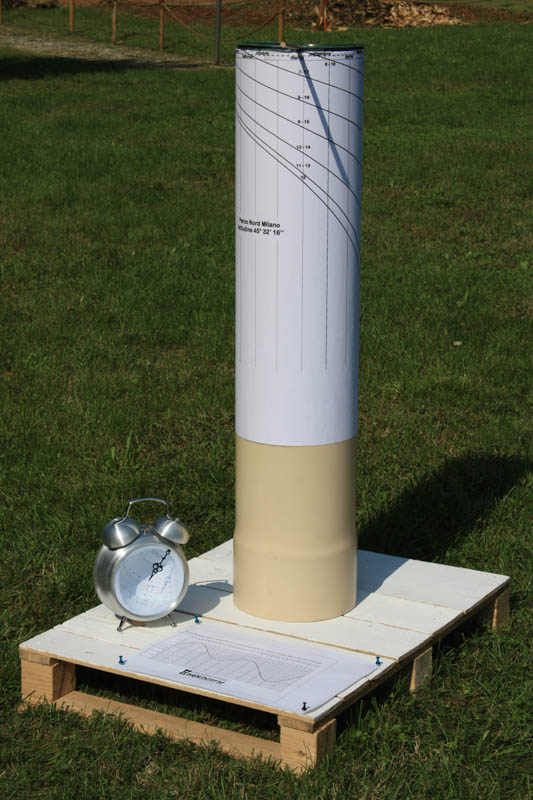

Uno dei tavoli con molte meridiane "portatili"	Fabio Garnero e Roberto Baggio espongono alcuni loro lavori

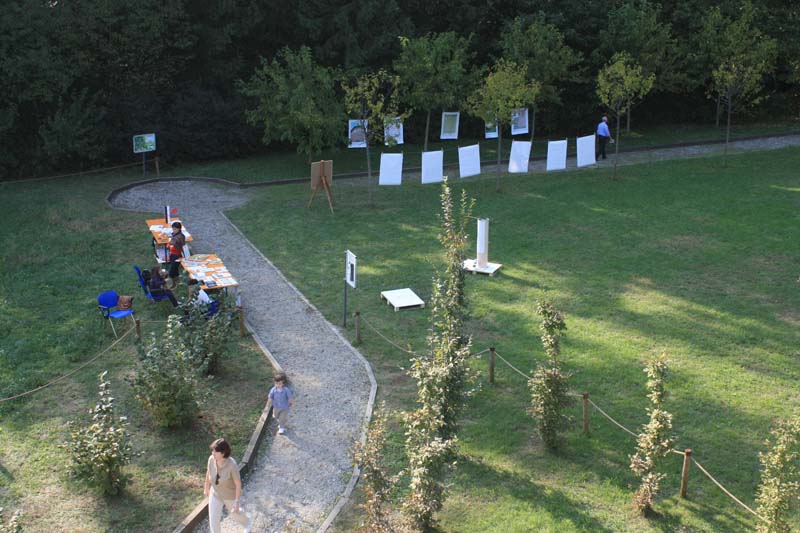

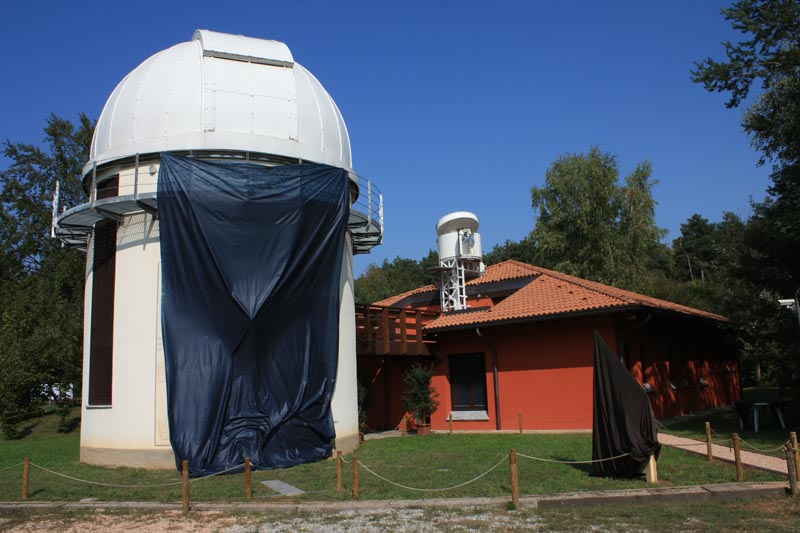

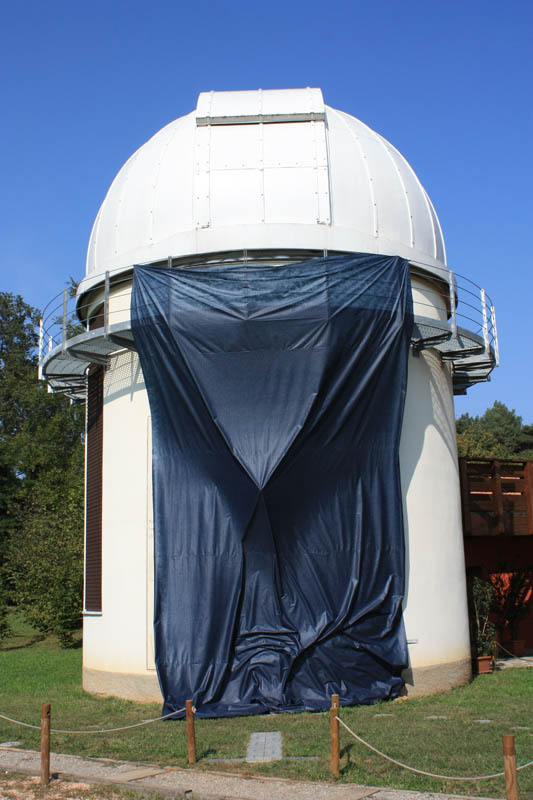

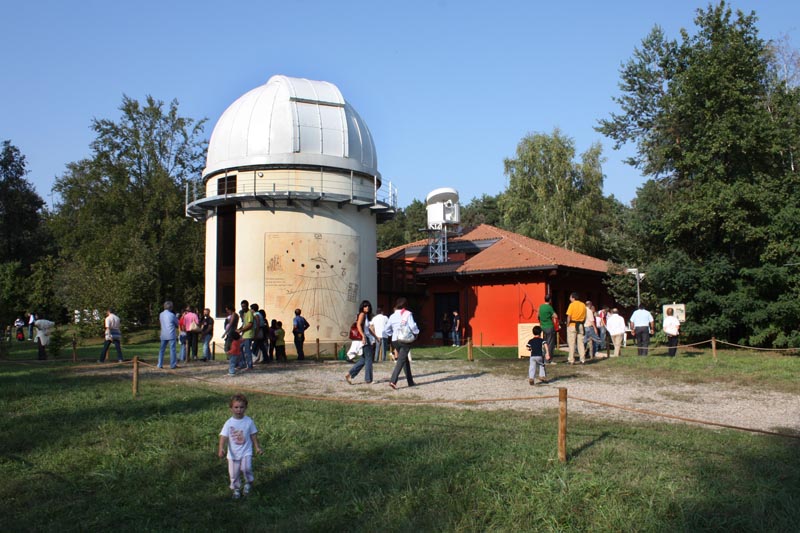

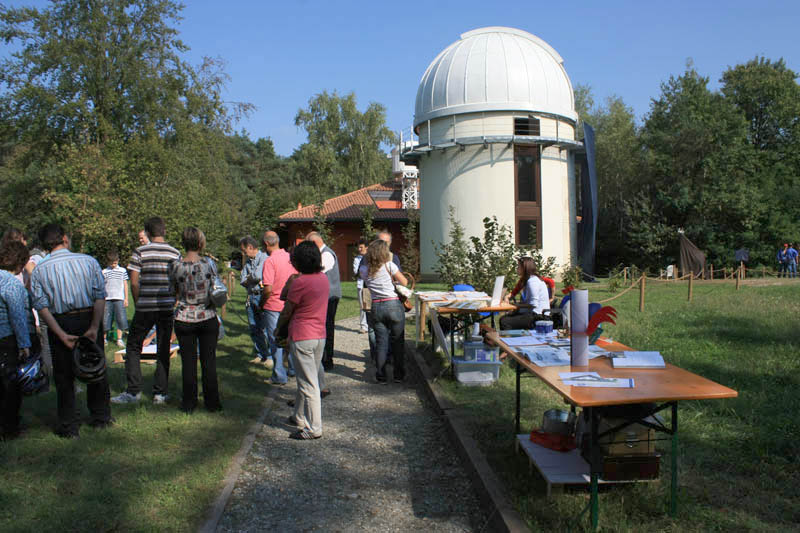

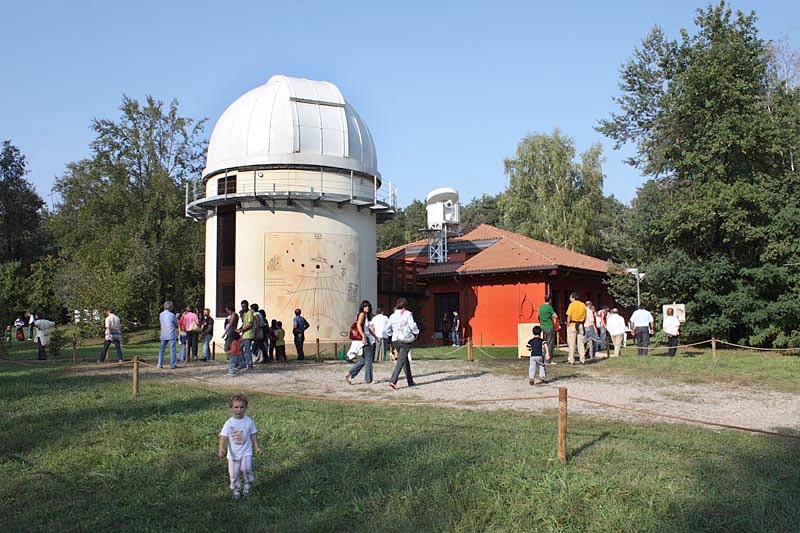

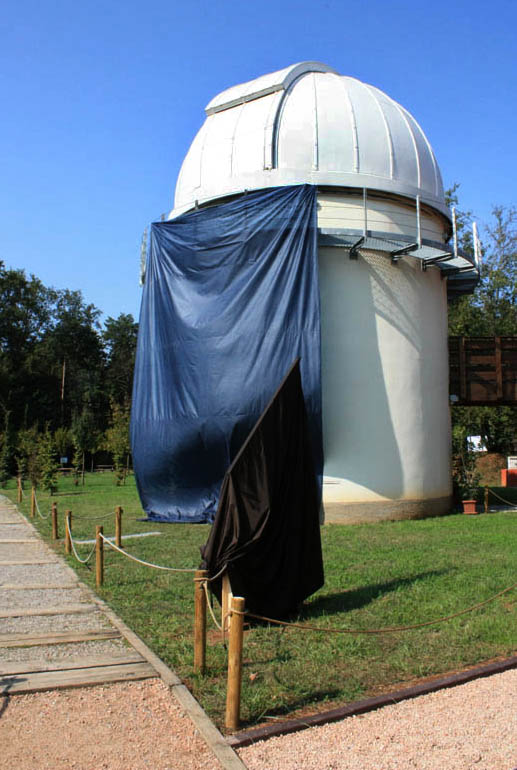

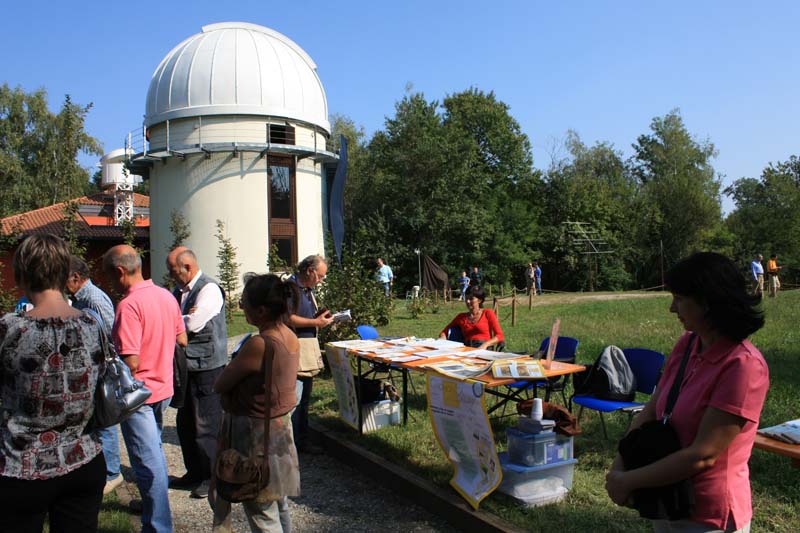

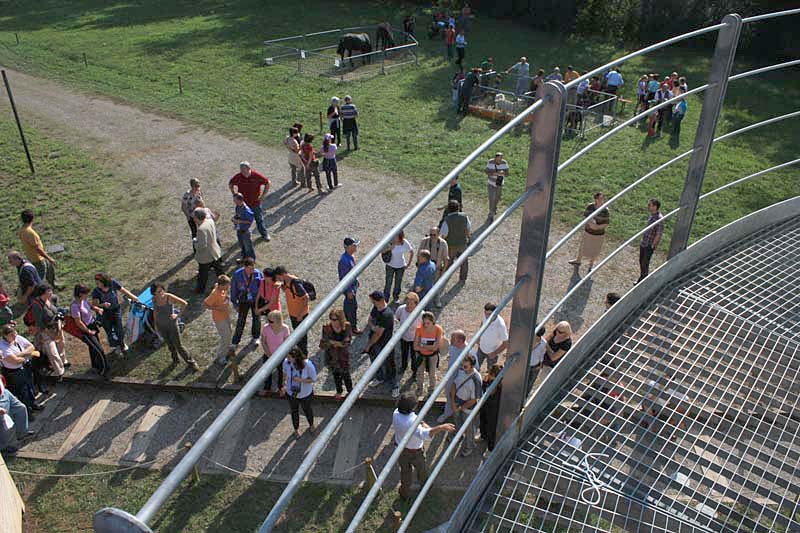

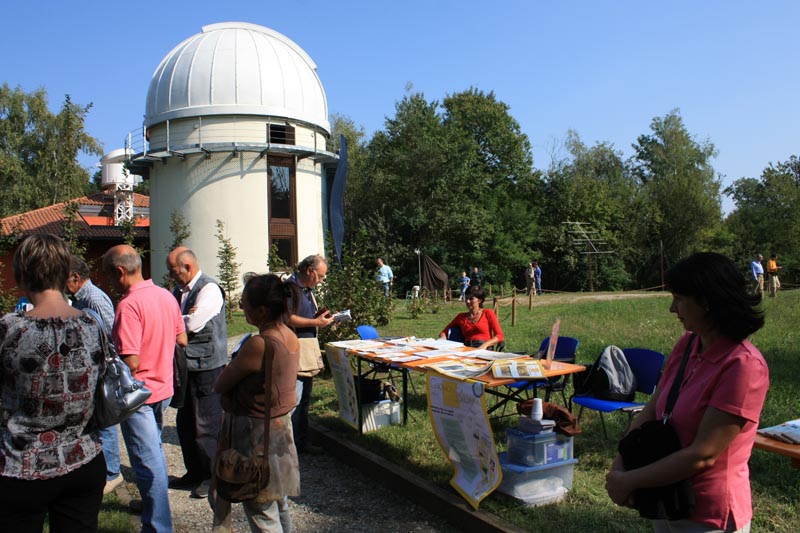

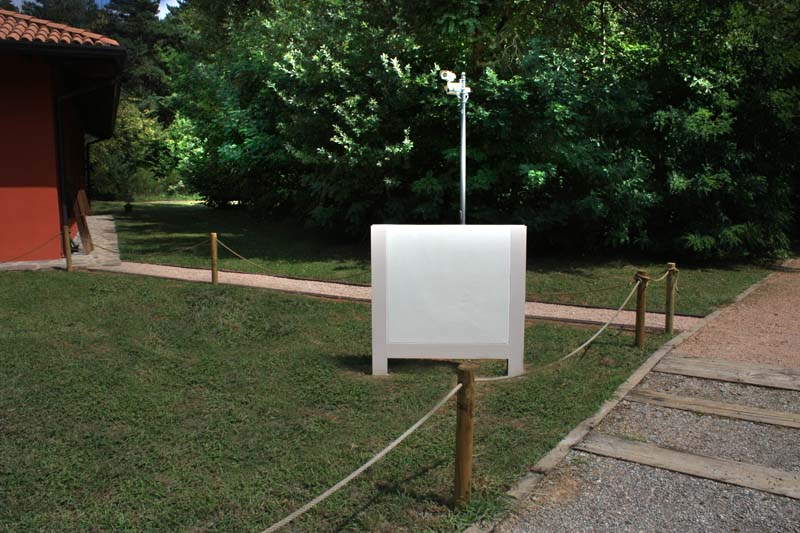

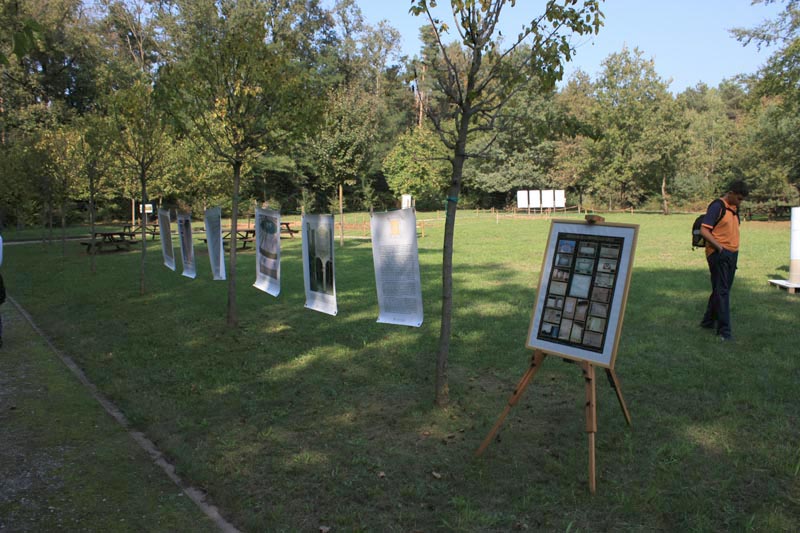

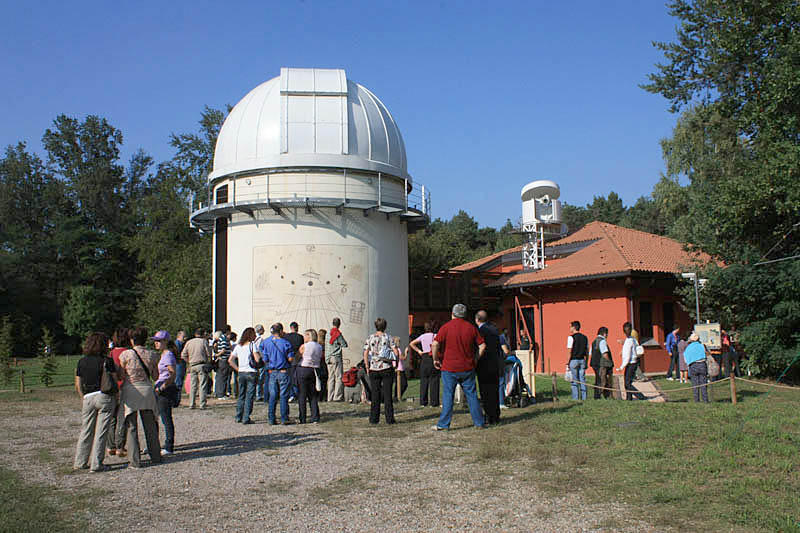

Tutto è pronto per l'inaugurazione ufficiale				Si comincia a radunare la gente

Il Presidente della Provincia di Varese Dario Galli, il Presidente del Parco Pineta Mario Clerici e il Parrocco di Tradate Don Ermino, inaugurano il Complesso Gnomonico della Fondazione Osservatorio Astronomico di Tradate

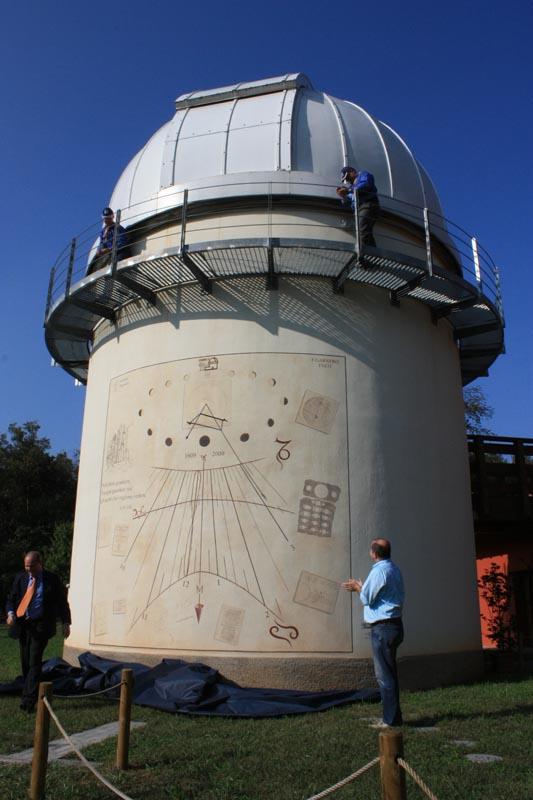

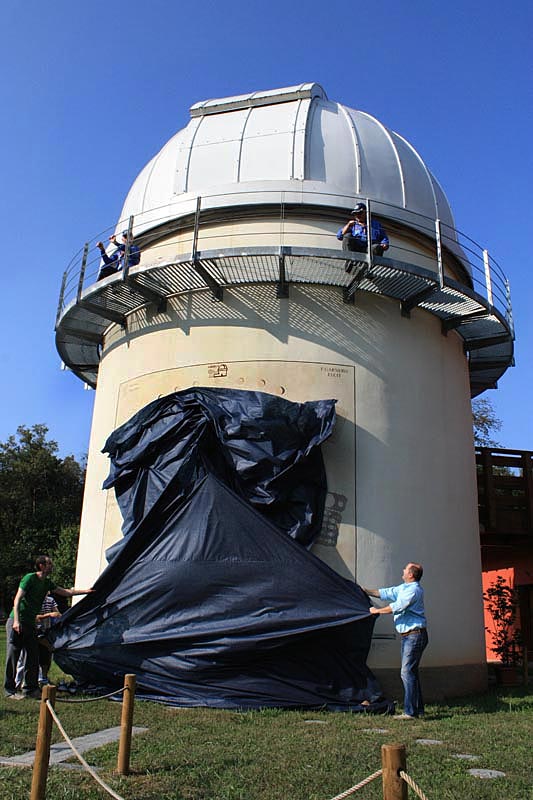

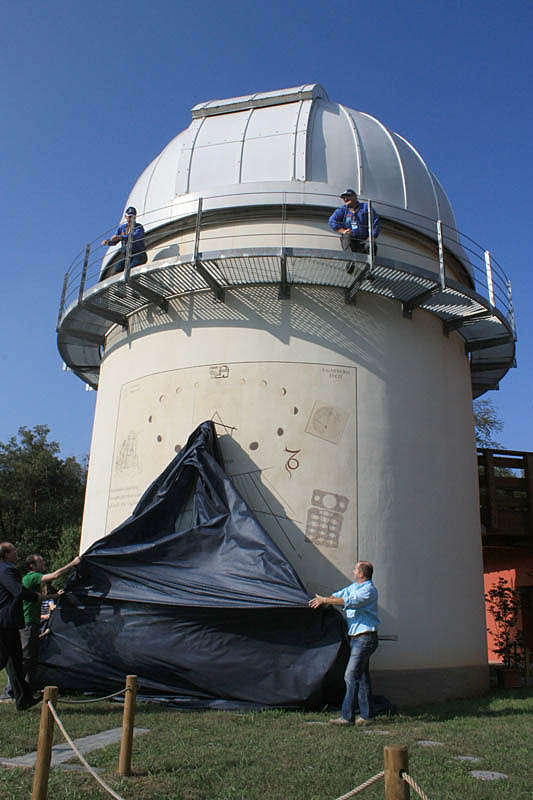

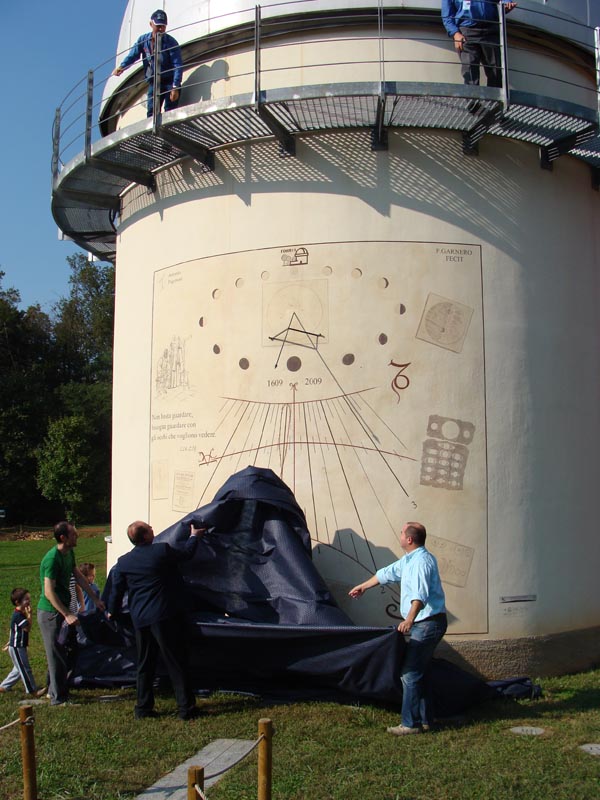

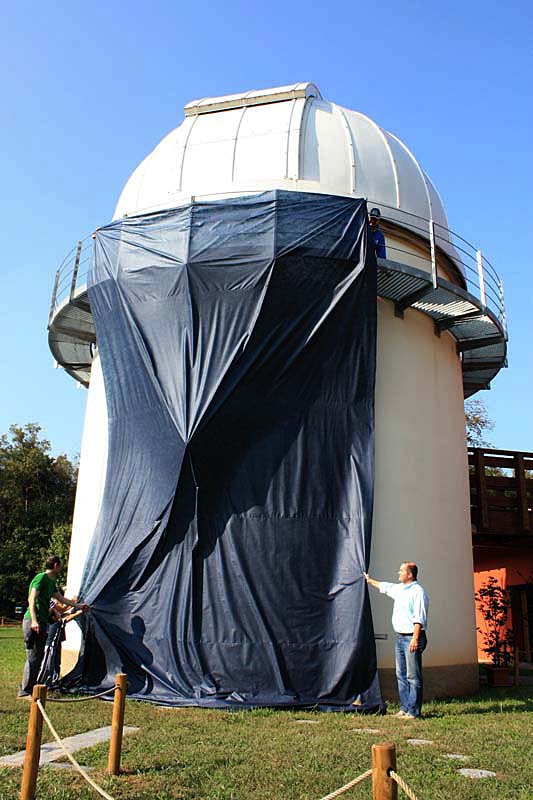

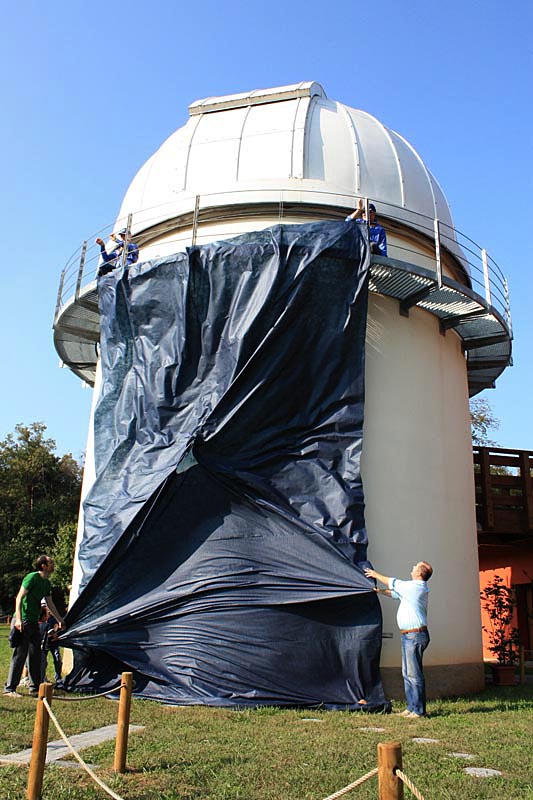

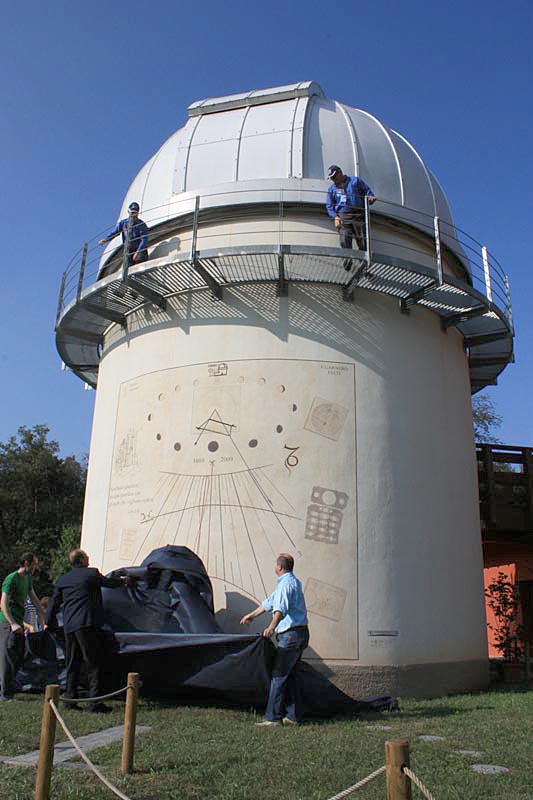

Cade il telo che copriva il Quadrante Principale dedicato a Galileo Galilei e contemporaniamente inauguriamo la Meridiana Analemmatica che si trova alla sua base.		Finalmente lo gnomone comincia ad indicare l'ora locale

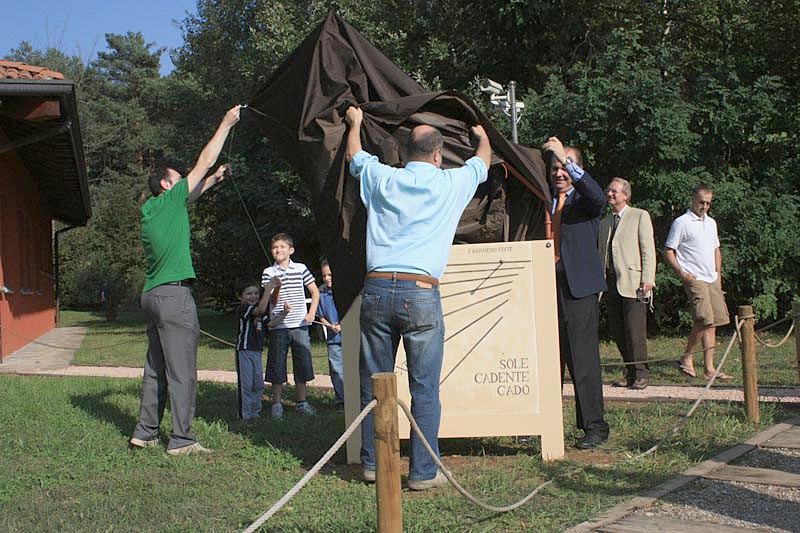

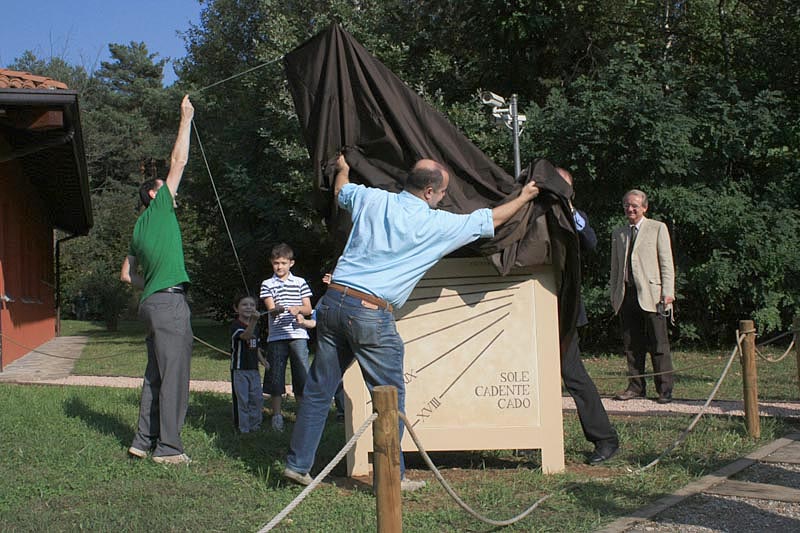

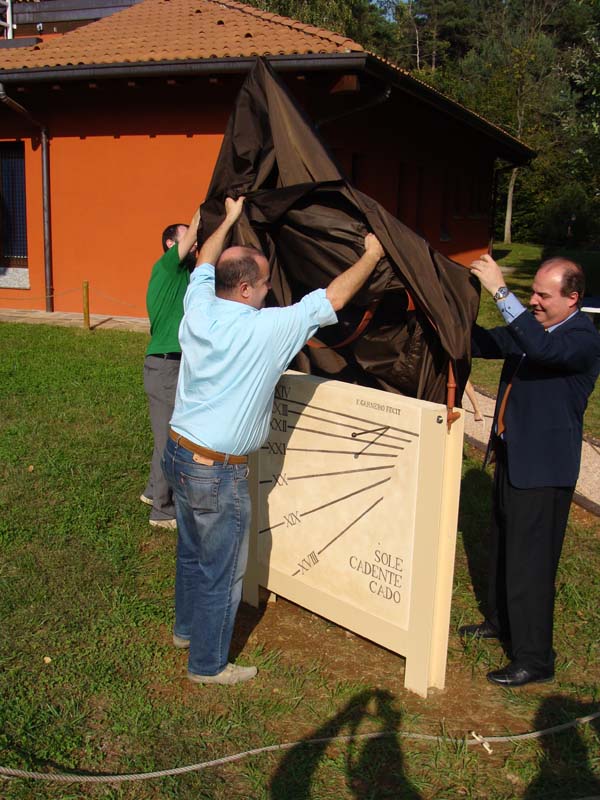

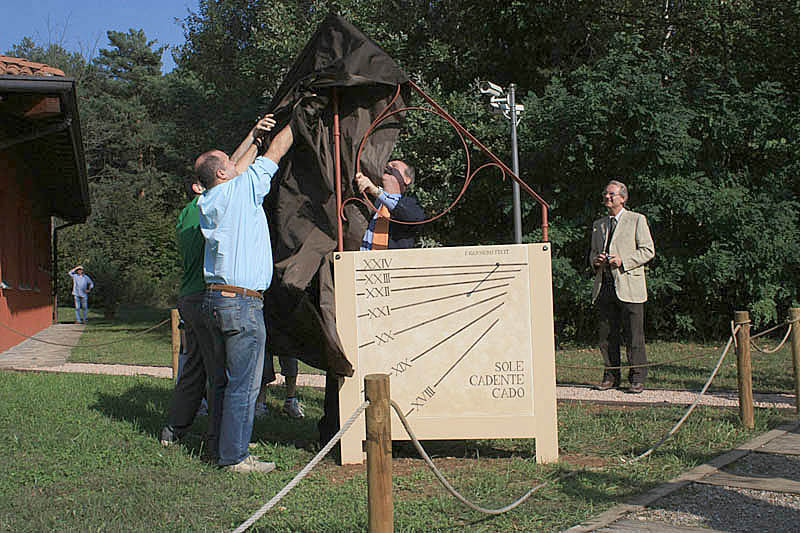

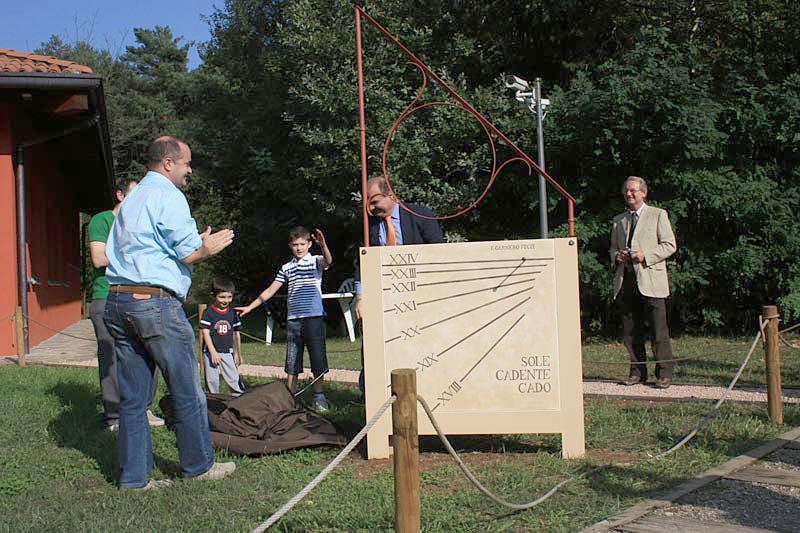

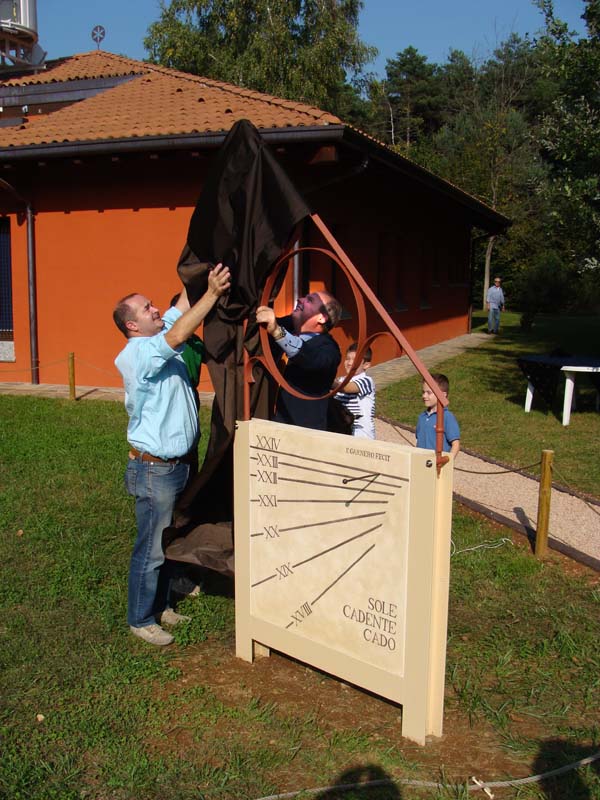

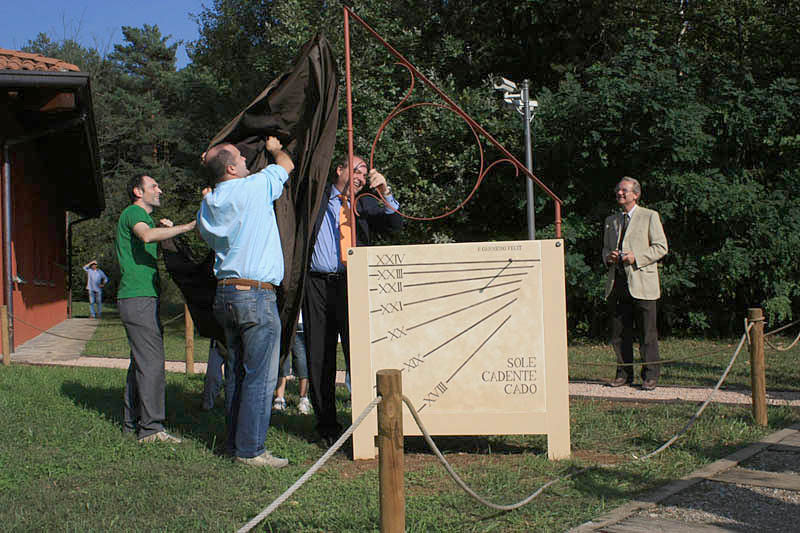

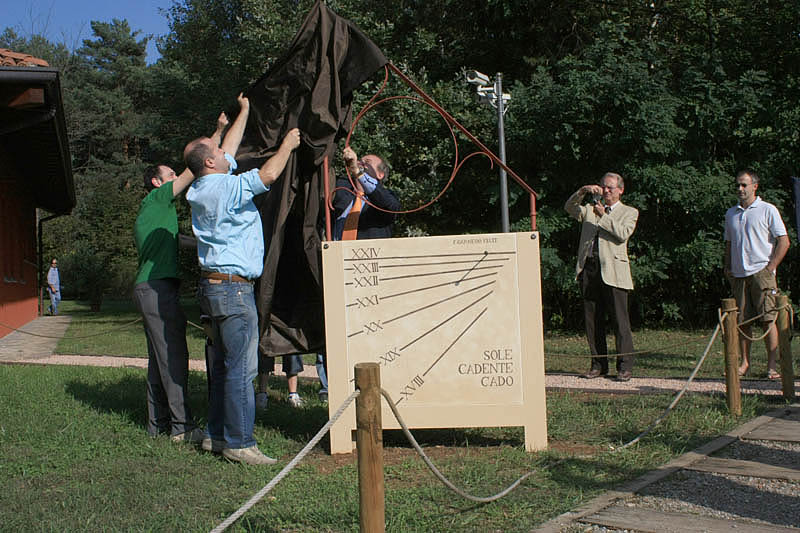

Dopo e toccato alla Meridiana Italica e Babilonese con la Mira Polare. La cosa è stata più difficoltosa, si faceva fatica a far scivolare il telo dall'estremo più alto della Mira Polare

Ma con anche l'aiuto dei figli del Presidente Galli e Clerici ci siamo riusciti in tempi ragionevoli.......

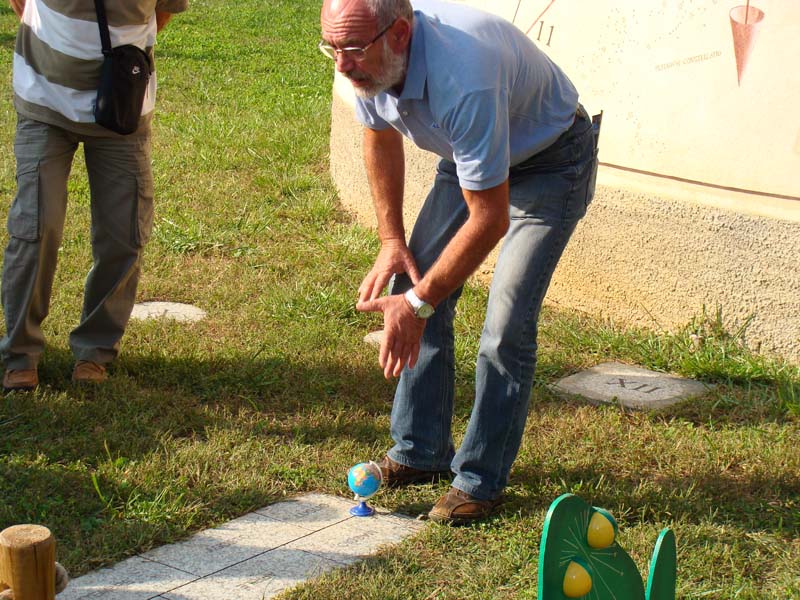

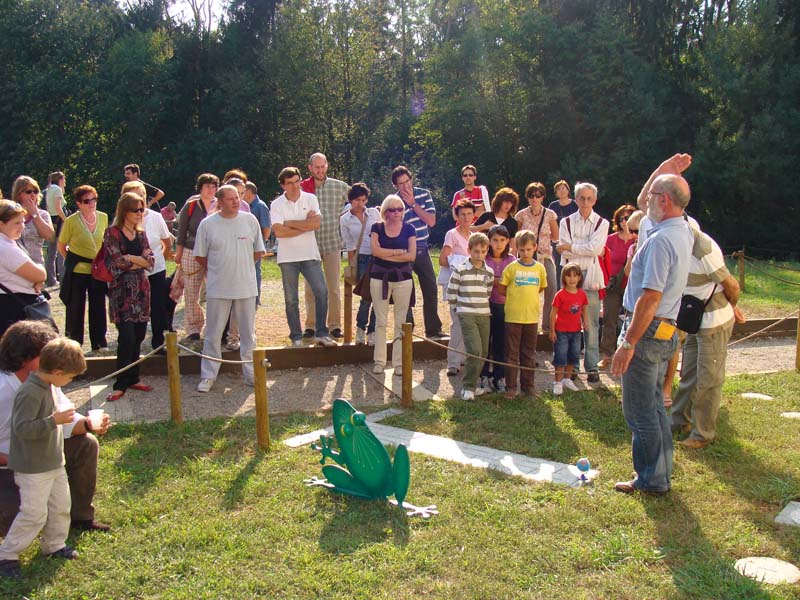

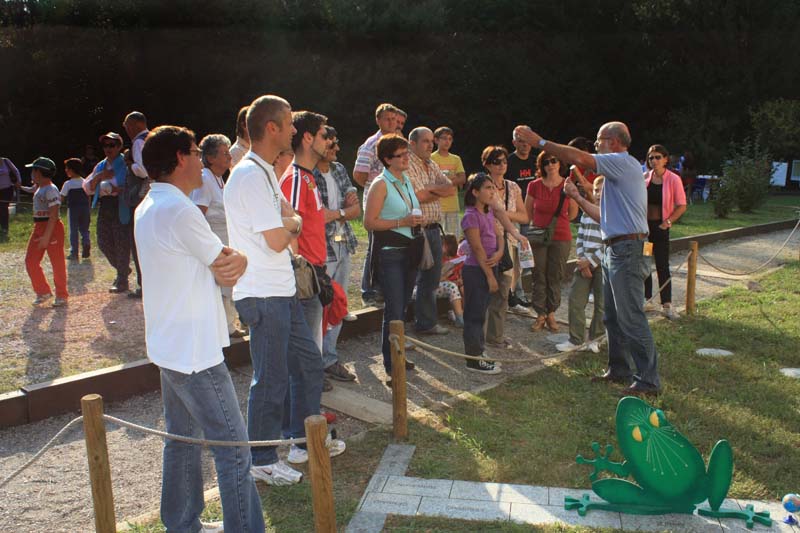

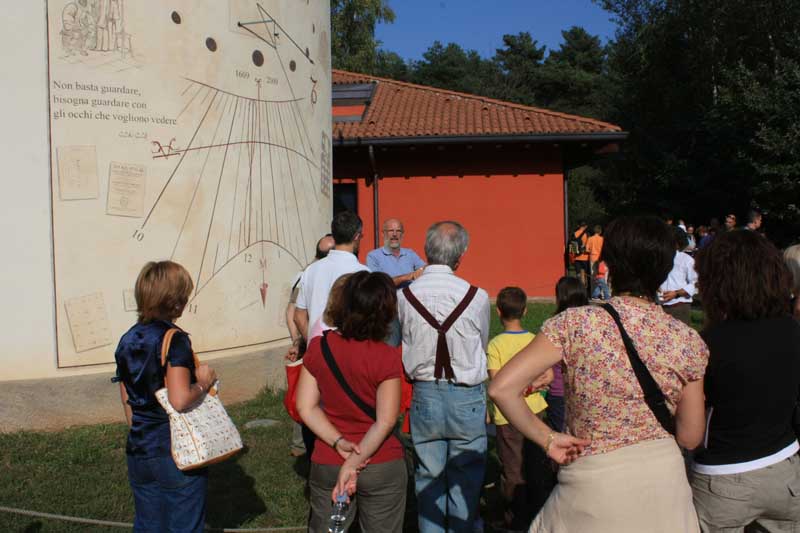

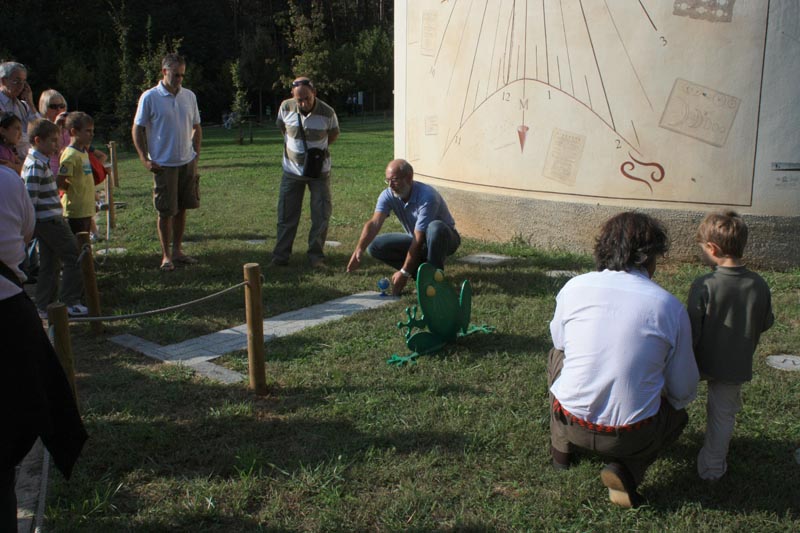

Adesso tocca al cartello che spiega il Complesso Gnomonico. Stavolta l'inaugurazione la lasciamo fare ai bambini che si stanno divertendo con noi			Fabio Garnero spiega al pubblico il funzionamento delle varie meridiane

Roberto Baggio e Fabio Garnero sono veramente appassionati e competenti il pubblico lo capisce, rimanendo senza parole ad ascoltarli

	Le spiegazioni vanno avanti per circa due ore

	Ma finalmente ci si rilassa con qualche spuntino

	L'inaugurazione volge al termine, è stata una giornata che noi e gli ospiti non dimenticheranno facilmente!			Un ringraziamento a tutti i partecipanti alla manifestazione, senza i quali tutto ciò non sarebbe possibile.
